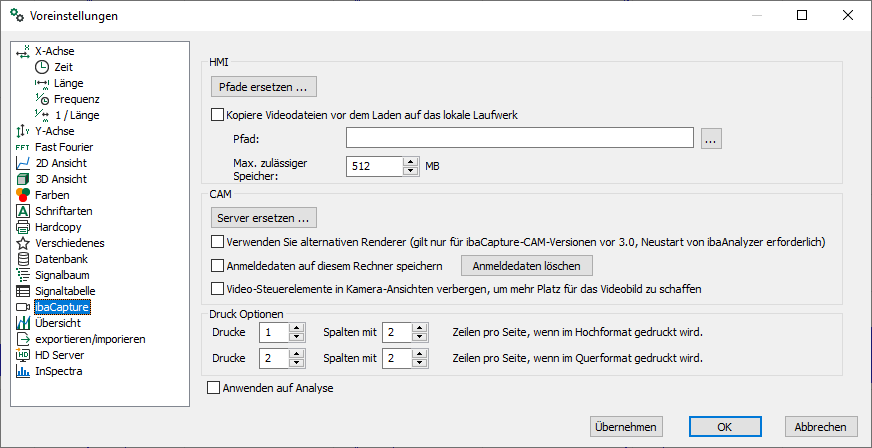

In den Voreinstellungen unter ibaCapture gibt es 3 getrennte Bereiche.

HMI

Diese Einstellungen beziehen sich ausschließlich auf ibaCapture-HMI (V1 und V2).
CAM

Diese Einstellungen beziehen sich auf ibaCapture.

Wenn ibaCapture und ibaPDA-Server mit mehreren Netzwerken verbunden sind, müssen sie möglicherweise den Server ersetzen. Auch wenn der Server umbenannt oder die Videos auf einen anderen Server verschoben wurden, können Sie den neuen Server angeben, auf dem auch der ibaCapture-Server-Dienst laufen muss. Standardmäßig wird der in der Messdatei gespeicherte Server verwendet.

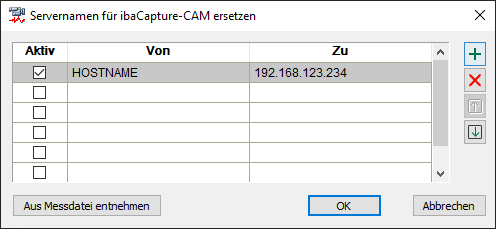

In unserem Beispiel wurde ibaPDA konfiguriert, um sich mit dem ibaCapture-Server "HOSTNAME" zu verbinden. Für den PC, auf dem ibaAnalzyer läuft, ist HOSTNAME im Netzwerk unter Umständen nicht erreichbar. Dafür kann die Adresse 192.168.123.234 erreicht werden. Wenn Sie auf "Aus Messdatei entnehmen" klicken, werden in der Spalte "Von" alle ibaCapture-Server-Namen aufgelistet, die in der aktuell geöffneten Messdatei gespeichert sind.

Seit ibaAnalyzer das Betriebssystem Windows 7 unterstützt, wird die Verwendung eines alternativen Renderers empfohlen, wenn Videos älterer Versionen von ibaCapture-CAM (<3.0) betroffen sind. Wenn dies der Fall ist und ibaAnalyzer unter Windows 7 läuft, dann aktivieren Sie diese Option, um Qualität und Leistung zu steigern.

Das Speichern von Anmeldedaten muss auf diesem Computer aktiviert sein, damit ibaAnalyzer Anmeldedaten speichern kann, wenn das Benutzermanagement für den ibaCapture-Server aktiviert ist.

Bei den neueren ibaAnalyzer-Versionen können die einzelnen Video-Symbolleisten in jedem Player ausgeblendet werden. In diesem Fall finden Sie eine Video-Symbolleiste in der Symbolleiste von ibaAnalyzer.

Die Funktionen sind identisch mit denen der Player-Steuerungen.
Druck-Optionen

Diese Optionen gelten für HMI- und CAM-Videos. Der Anwender kann hier das Layout der Kameraansichten und/oder der HMI-Bildschirme im Ausdruck festlegen.

Weitere Informationen siehe Kapitel Druck und Report von Videobildern.
