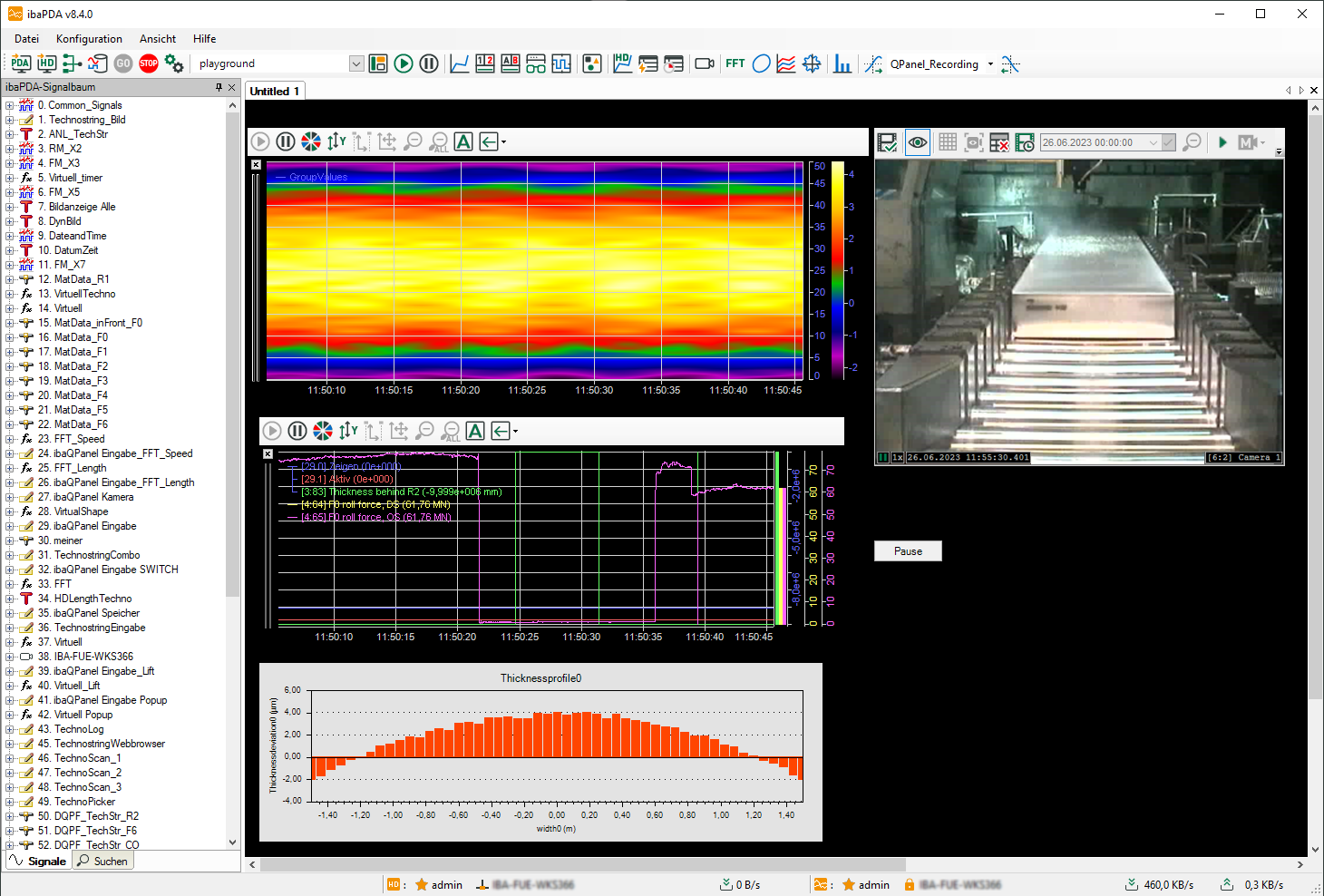

Mit ibaCapture ist es möglich, eine Livebildansicht der Videoaufzeichnung im Signal-Anzeigebereich von ibaQPanel darzustellen.

Um die Kameraansicht in ibaQPanel nutzen zu können, müssen Sie zunächst ein Panel anlegen. Sie können aber auch ein vorhandenes Panel nutzen. Die genaue Beschreibung der ibaQPanel-Elemente und deren Bedienung können Sie dem Handbuch ibaQPanel entnehmen.

Schalten Sie das Panel in den Entwurfsmodus. Wählen Sie aus dem Fenster „Werkzeuge" das Objekt „Kameraansicht" und ziehen Sie das Objekt mittels Drag & Drop in das Panel. Beenden Sie den Entwurfsmodus.

Sie können jetzt eine oder mehrere Kameras mittels Drag & Drop vom Signalbaum in die Kameraansicht ziehen.

Die Komponente, die hierbei für Anzeige und Bedienung verwendet wird, ist ibaCapture-Player.

Informationen zur Symbolleiste finden Sie im vorhergehenden Kapitel Videoanzeige in ibaPDA.

Der Szenario Player in ibaQPanel ist eine spezielle Funktion zum Steuern des Kamera-Layouts. Der Szenario-Player bietet einen Trigger-Mechanismus zum Ändern von Kamera-Layouts, gesteuert von ibaPDA-Signalen.

Auf diese Weise kann die Kameraansicht durch spezieller Ereignisse oder Prozesssignale automatisch umgeschaltet werden. So können die Kameras im betreffenden Sektor einer Anlage im Falle eines Nothalts aktiviert werden, so dass der Bediener unmittelbaren Einblick in die Situation erhält. Weiterführende Informationen finden Sie im ibaQPanel-Handbuch.
