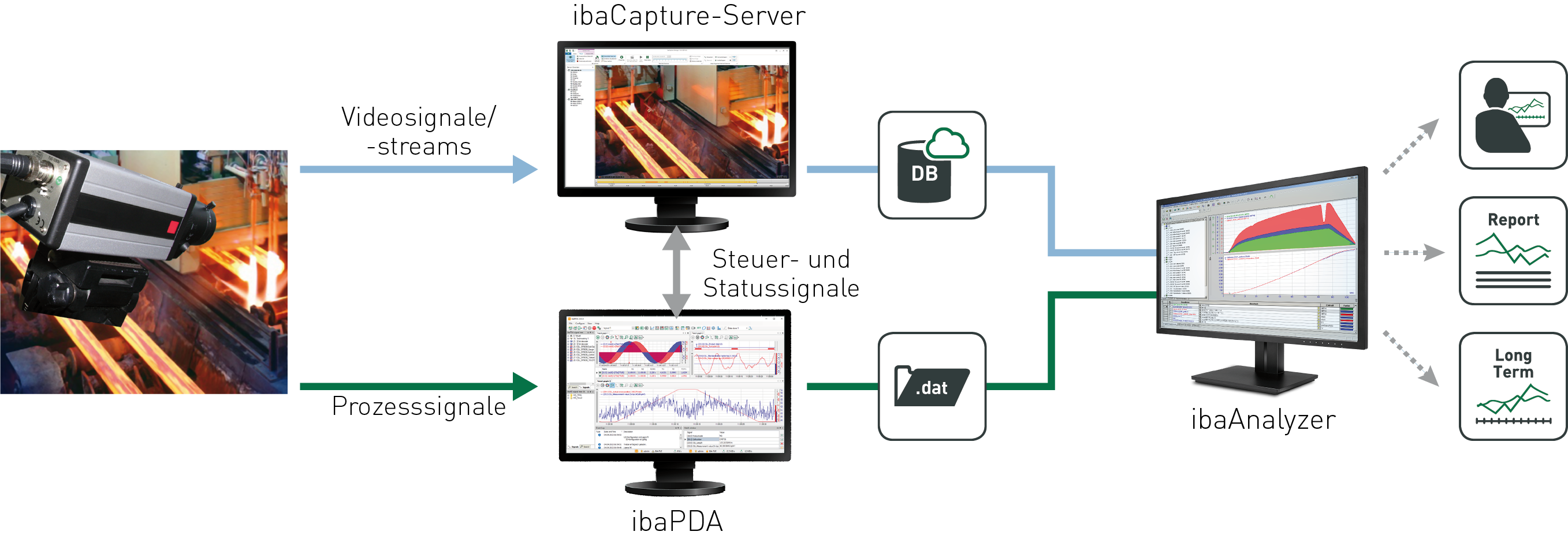

Die folgende Grafik zeigt das Funktionsprinzip und den Datenfluss von ibaCapture.

Die Anlage bzw. der Prozess liefert verschiedene Daten:

• Messdaten für ibaPDA (Prozesssignale)

• Bilddaten von Videokameras

Die Bildinformationen der Videokameras werden von ibaCapture erfasst und in Videoverzeichnisse gespeichert. Die Messdaten von ibaPDA werden wie üblich in Messdateien (*.dat) gespeichert. Parallel zur Messung erfolgt die Synchronisierung mit dem ibaCapture-Server über Steuer- und Statustelegramme. Auf diese Weise kann ein zeitlicher Zusammenhang zwischen Signalwerten und Videodaten sichergestellt werden.

ibaAnalyzer kann auf beide Dateitypen zugreifen und die Informationen synchronisiert darstellen. Für die Auswertung und das Betrachten der Videoaufzeichnung in ibaAnalyzer benötigt man daher Zugriff auf den ibaCapture-Server.
