Ist eine PTZ-Kamera an ibaCapture angeschlossen, kann diese mittels Ausgabesignalen von ibaPDA gesteuert werden.
Voraussetzung hierfür ist:
-
ibaPDA Version 6.31 oder höher
-
Die Steuerung der PTZ-Kameras mit ibaPDA muss in ibaCapture erlaubt sein.
Die Ausgabesignale zur Kamerasteuerung werden im I/O-Manager von ibaPDA konfiguriert. Fügen Sie ein ibaCapture-Modul im I/O-Manager hinzu und wählen das Register Ausgänge.
Register „Analog"

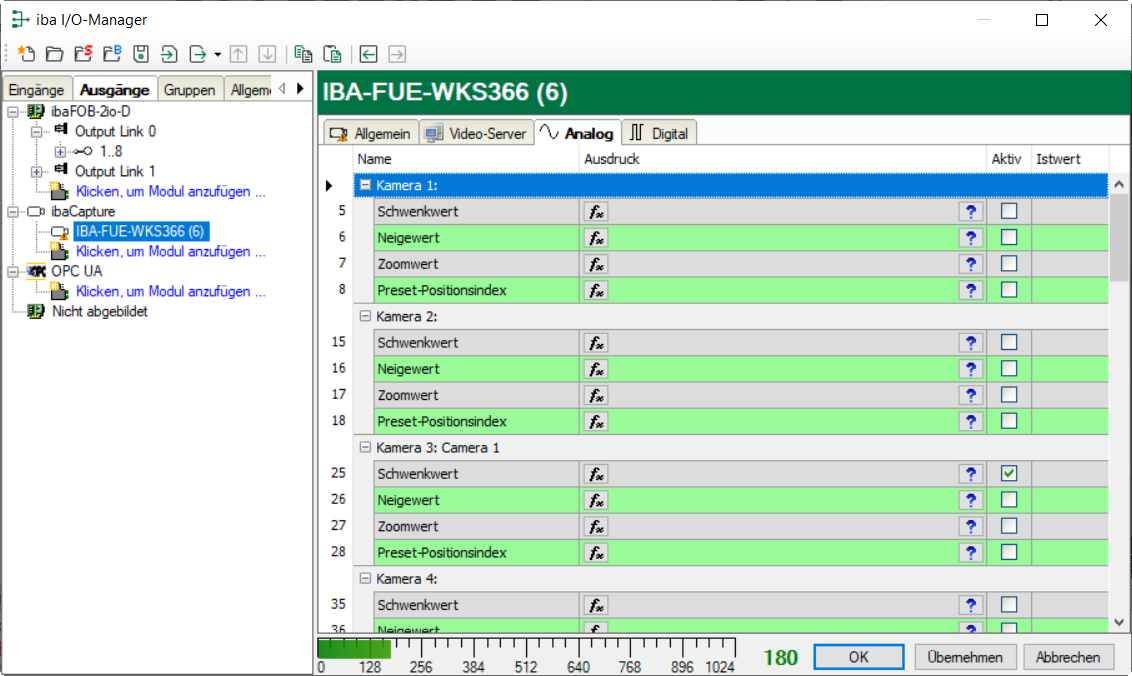

Im Register Analog erscheinen für jede konfigurierte Kamera 4 Signale. Mit Hilfe des Ausdruckseditors können den Signalen Werte zugewiesen werden.
-
Schwenk-Wert, Neige-Wert, Zoom-Wert: absolute Schwenk-, Neige- und Zoom-Werte der Kameraposition
-
Voreinstellungsindex: Über einen Index kann eine Position aus den konfigurierten Voreinstellungen eingestellt werden
Die Indizes für die Voreinstellungen werden aufwärts gezählt in der Reihenfolge, in der sie konfiguriert wurden. Dabei unterscheidet sich die Zählweise bei Kameras, die nach dem ONVIF-Standard arbeiten von der Zählweise bei Kameras, die das VAPIX-Protokoll verwenden, siehe nachfolgende Tabelle:
|
Index bei VAPIX |
Index bei ONVIF |
|
|
Home |
0 |
- |
|
Voreinstellung 1 |
1 |
0 |
|
Voreinstellung 2 |
2 |
1 |
|
Voreinstellung 3 |
3 |
2 |
|
… |
… |
… |
Hinweis |
|
|---|---|
 |
Ist der in ibaPDA verwendete Index höher als erlaubt, wird das Signal ignoriert. |
Register „Digital"

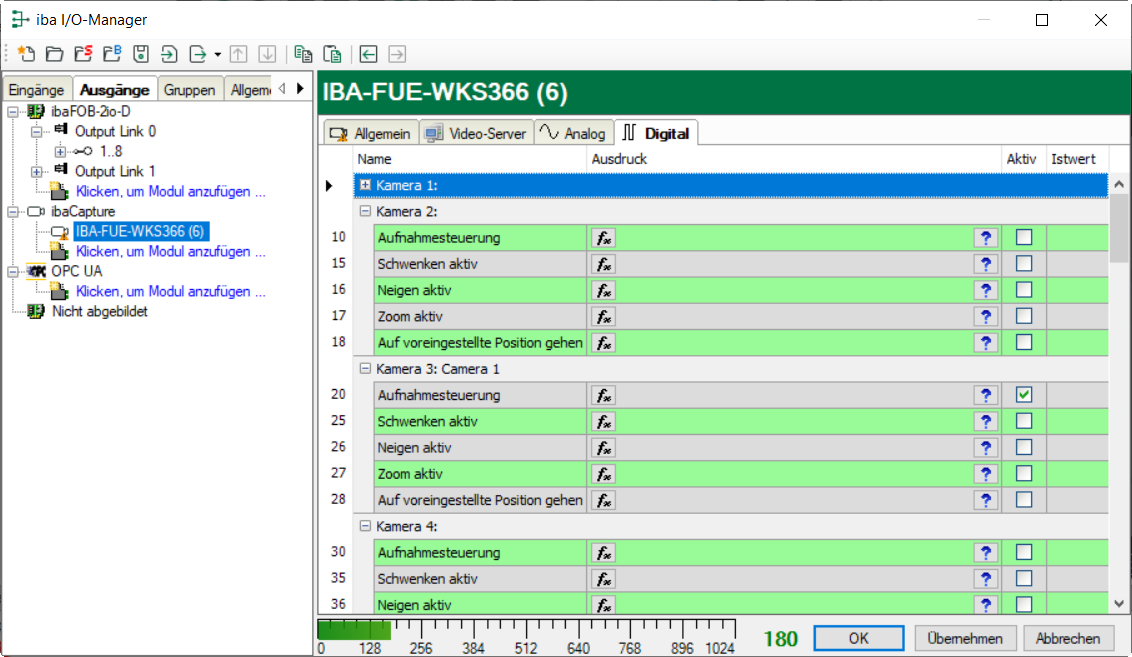

Im Register Digital erscheinen für jede Kamera 4 Digitalsignale, die jeweils zu den 4 Analogsignalen gehören. Mit Hilfe der digitalen Ausgangssignale werden die analogen Signale aktiviert oder deaktiviert.
Im Register Digital erscheint zusätzlich das Signal Aufnahmesteuerung, mit dem die Aufnahme aktiviert oder deaktiviert werden kann.
