Wenn ibaCapture-ScreenCam erfolgreich installiert wurde, erscheint das Symbol in der Windows-Taskleiste. Es werden die folgenden Zustände angezeigt:

Grünes Symbol: ibaCapture-ScreenCam zeichnet auf

Oranges Symbol: nicht vollständig initialisiert oder wartet

Rotes Symbol: im Fehlerzustand oder angehalten

Öffnen Sie ibaCapture-ScreenCam mit einem Doppelklick auf das Symbol in der Windows-Taskleiste.

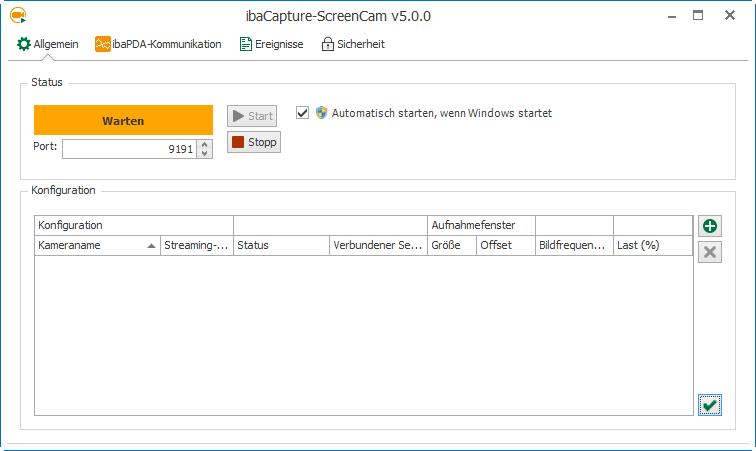

Register Allgemein

Das Register Allgemein besteht aus zwei Bereichen. Im Bereich Status finden Sie Informationen zum Status des Programms ibaCapture-ScreenCam, der in unterschiedlichen Farben angezeigt wird:

  • Angehalten (stopped): rot

  • Wartend (waiting): orange

  • Zeichnet auf (recording): grün

Mit den Buttons <Start> und <Stop> können Sie das Programm starten und anhalten. Die Portnummer sollte nur bei speziellen Konfigurationen geändert werden. Wenn die Option Automatisch starten, wenn Windows startet aktiviert ist, startet das Programm ibaCapture-ScreenCam automatisch, wenn Sie sich bei Windows anmelden.

Im Bereich Konfiguration können Sie das Windows-Aero-Design deaktivieren und somit Rechnerleistung einsparen.

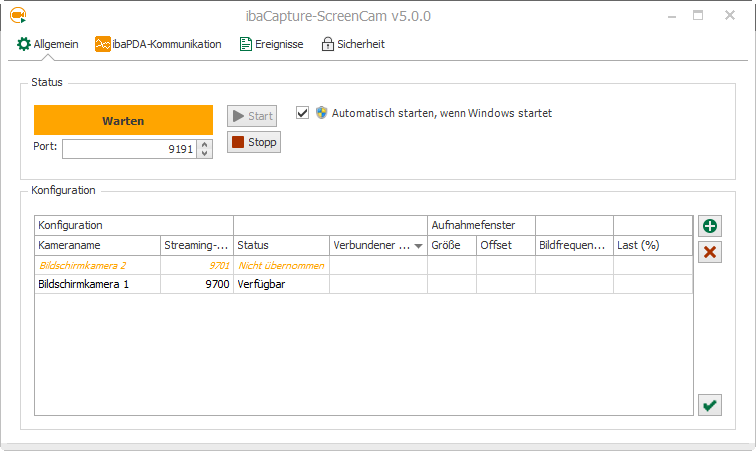

In der Tabelle können Sie HMI-Kameras hinzufügen () oder entfernen (). Für jeden Bildschirm bzw. für jeden Bereich des Bildschirms, der aufgenommen werden soll, wird eine Kamera benötigt. Die Einstellungen für die HMI-Kameras, wie z. B Bildschirm oder Bildschirmausschnitt, werden im ibaCapture-Manager konfiguriert.

Wenn Sie eine Kamera hinzufügen, können Sie einen Kameranamen festlegen. Die Portnummer wird automatisch eingetragen.

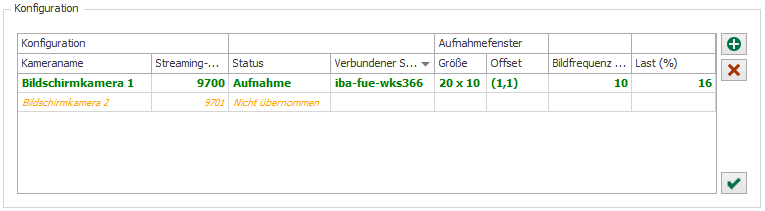

Übernehmen Sie die Einstellungen () und konfigurieren den Aufzeichnungsbereich und die Bildrate im ibaCapture-Manager, siehe Kapitel Konfiguration in ibaCapture-Manager. Wenn die Konfiguration im ibaCapture-Manager vorgenommen wurde, werden zusätzliche Informationen in der Tabelle angezeigt.

  • Der Status kann Recording (Aufzeichnung läuft), Available (verfügbar) oder Not applied (nicht zugewiesen) sein

  • Verbundener Server (Hostname)

Capture Window

Die Breite und Höhe des aufzuzeichnenden Bereichs wird in Pixel angegeben. Der Offset (X/Y) der oberen linken Ecke des Rechtecks bezieht sich auf die obere linke Ecke des Bildschirms.

Framerate (Bildrate) (fps)

Die Spalte "Configured" zeigt die Bildrate an, die im ibaCapture-Manager konfiguriert wurde.

Load (%)

Die Last des Encoders wird in % angegeben. Wenn die Last auf nahezu 100% angestiegen ist, empfiehlt es sich, die Auflösung (Videoqualität) und/oder die Bildrate für diese HMI-Kamera in ibaCapture-Manager zu reduzieren. Ein Wert von 100% bedeutet, dass die Anwendung die gesamte Zeitspanne zwischen zwei Bildern zum Aufnehmen, Kodieren und Senden eines jeden Bildes benötigt.

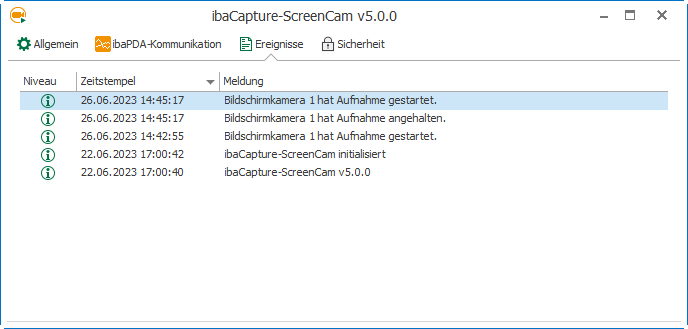

Register Ereignisse

Im Register Ereignisse werden Ereignisse, insbesondere Fehler- und Warnmeldungen angezeigt.

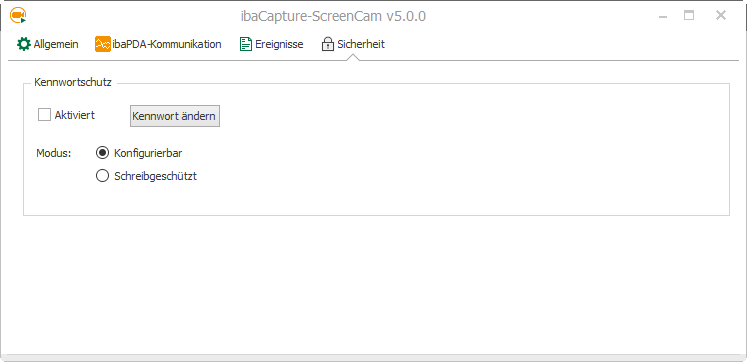

Register Sicherheit

Sie können den Zugriff auf Bildschirme mit einem Kennwort schützen. Mit einem Klick auf <Kennwort ändern> aktivieren Sie den Kennwortschutz. In ibaCapture-ScreenCam wird nur das Konto mit dem Benutzer "admin" unterstützt.

Sobald ein Passwort eingegeben wurde, erscheint im Kontrollkästchen "Aktiviert" ein Häkchen. Dann funktioniert die Aufzeichnung eines Bildschirms von diesem System nur nach Eingabe des richtigen Kennworts. Auch die ibaCapture-ScreenCam-Instanz kann nur noch durch Eingabe des richtigen Kennworts beendet werden.

Mit den Modi „schreibgeschützt“ und „konfigurierbar“ können Sie die lokale Konfiguration schützen oder erlauben. Wenn Sie von "schreibgeschützt" auf "konfigurierbar" wechseln, ist die Eingabe des Kennwortes erforderlich.
