In Schritt 2 der Kamerakonfiguration können Sie Einstellungen für die einzelnen HMI-Kameras vornehmen.

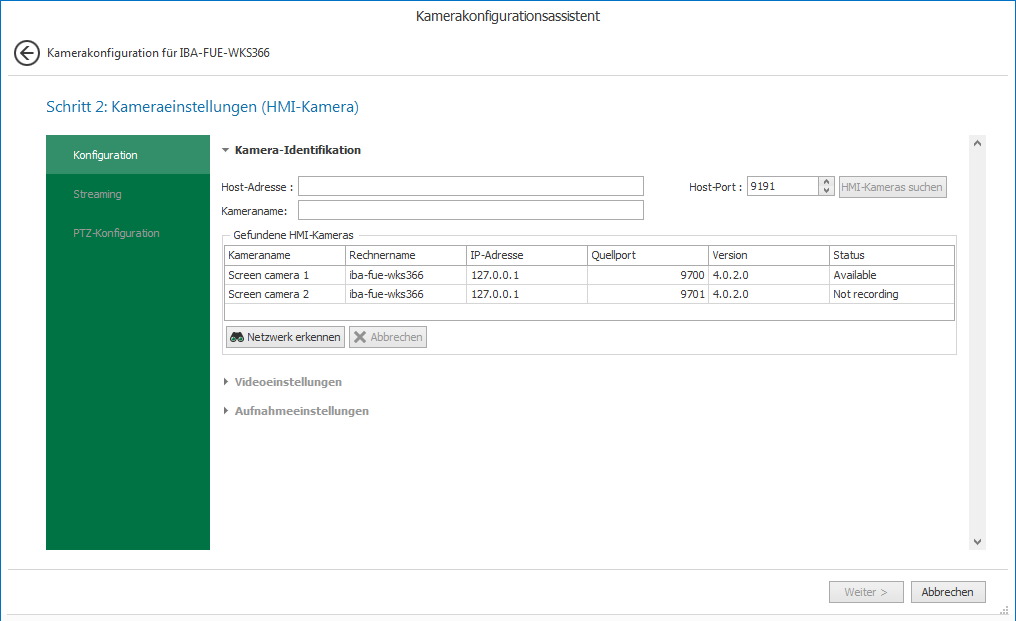

Mit einem Klick auf <HMI-Kameras suchen>, können Sie HMI-Kameras suchen, die an der eingegebenen Host-Adresse und Portnummer konfiguriert sind. Wenn in ibaCapture-ScreenCam der Kennwortschutz aktiviert ist, müssen Sie hier das Kennwort eingeben.

Nach einem Neustart oder während der Konfiguration, können Sie auf den Button <Netzwerk erkennen> klicken, um HMI-Kameras im Netzwerk zu suchen. Abhängig von der Netzwerktopologie können unter Umständen nicht alle Instanzen von ibaCapture-ScreenCam gefunden werden. Entdeckte ScreenCam-Instanzen können durch Doppelklick auf den Eintrag ausgewählt werden.

In der Verbindungstabelle finden Sie folgende Informationen:

  • „Kameraname" ist der Kameraname der in ibaCapture-ScreenCam konfiguriert wurde

  • „Rechnername" ist der Name des Rechners, auf dem die HMI-Kamera (ibaCapture-ScreenCam) läuft

  • „IP-Adresse" ist die IP-Adresse des Rechners

  • „Quellport" ist die TCP/IP Portnummer über die die ibaCapture-ScreenCam-Instanz mit ibaCapture-Server kommuniziert

  • „Version" des ibaCapture-ScreenCam-Programms

  • "Status" der HMI-Kamera

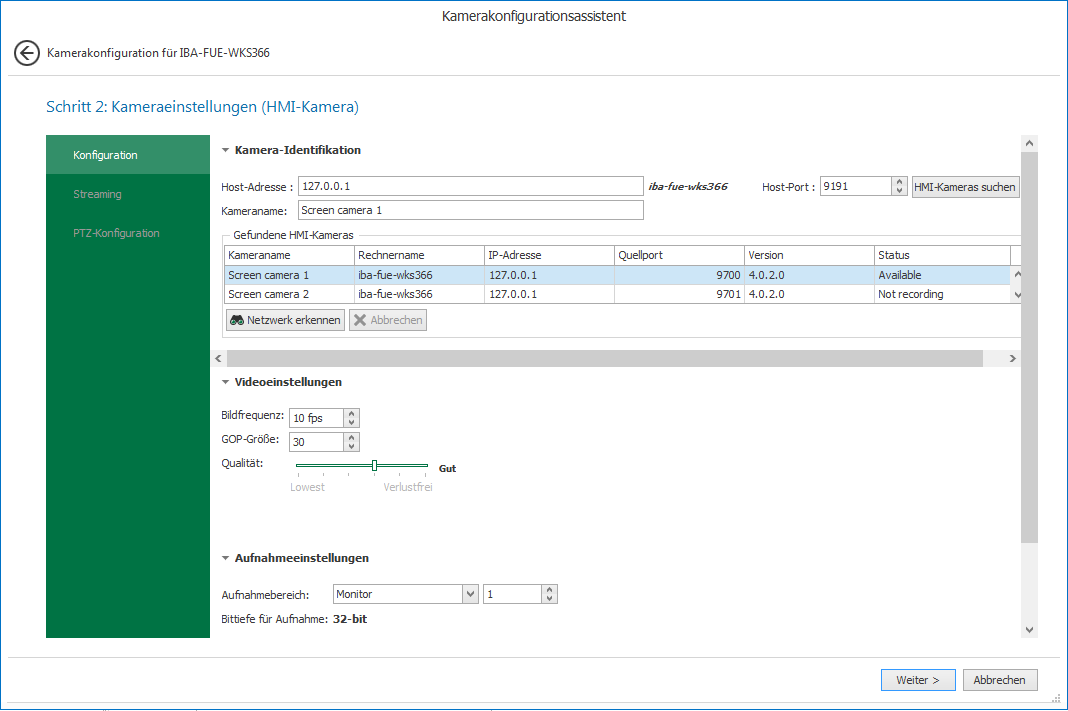

Wählen Sie in der Liste eine Kamera aus, um deren Video- und Aufnahmeeinstellungen zu konfigurieren.

Video-Einstellungen

Sie können die Bildrate (in Bildern pro Sekunde) und die GOP-Größe festlegen.

Die Videoqualität können Sie mit dem Schieberegler anpassen. Bitte beachten Sie, dass mit hoher Qualität auch die erforderliche Dateigröße und die benötigte Rechnerleistung ansteigen.
Aufnahmeeinstellungen

Sie können alle Monitore aufnehmen, die mit einem Computer verbunden sind, oder den gesamten Monitor oder einen rechteckigen Ausschnitt.

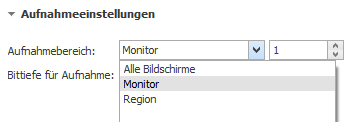

In der Auswahlliste stehen die folgenden drei Optionen zur Verfügung:

  • Alle Bildschirme (an dem Computer angeschlossene Bildschirme)

  • Monitor (gesamter Bildschirm): Geben Sie die Monitor-ID ein, die dem Monitor in Windows zugeordnet wurde. Die Monitor-ID finden Sie im Dialog "Anzeige" in der Windows Systemsteuerung

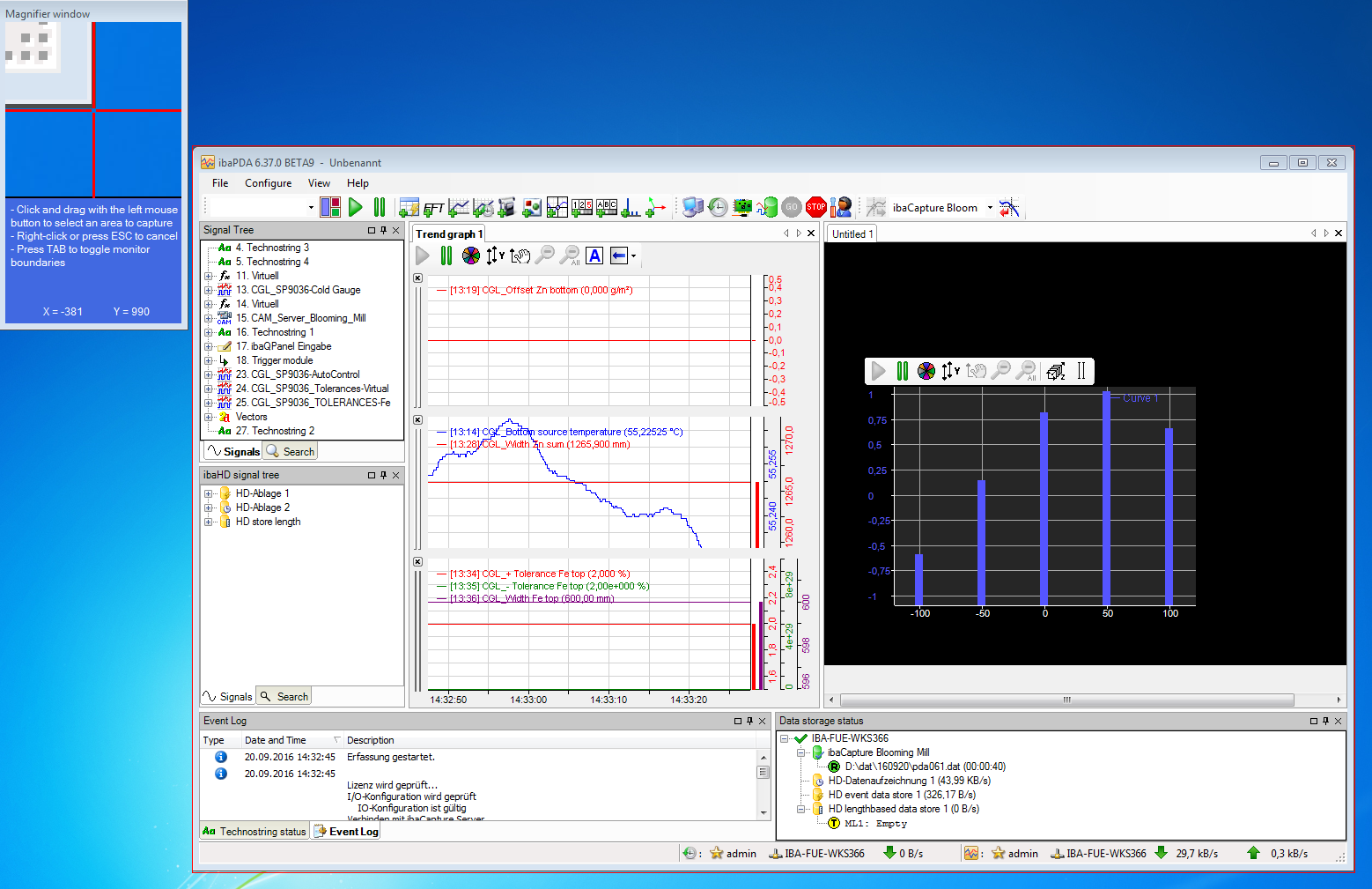

  • Region: Zum Öffnen einer Vorschau des ausgewählten Monitors klicken Sie auf . Hier können Sie mit der Maus mit gedrückter linker Maustaste ein Rechteck über den Bereich ziehen, den Sie aufzeichnen möchten.

Der Bereich wird in Pixel (X, Y) => w x h angegeben

(X, Y) = Offset der oberen linken Ecke des Bereichsrechtecks zur oberen linken Ecke des Monitors.

w x h = Breite x Höhe

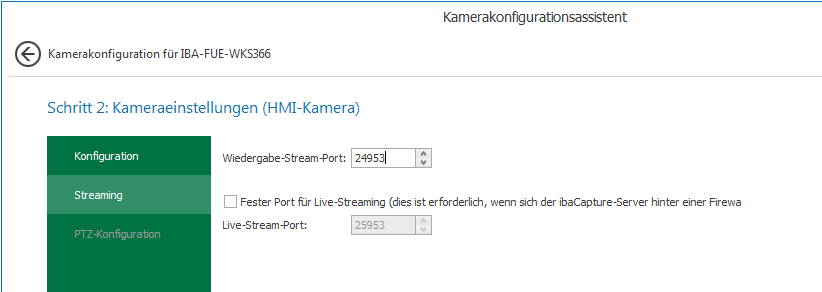

Im nächsten Schritt können Portnummern für Video-Streams zugewiesen werden, siehe Kapitel Streaming-Ports.
