Voraussetzung für die Verwendung von Optris-Wärmebildkameras ist die Installation der Hersteller-Software PIX Connect. PIX Connect ist eine kostenlose Software des Herstellers Optris.

Die Software und die Dokumentation zur Software stehen auf der folgenden Website zum Download bereit:

https://optris.com/software/pixconnect/

Mit PIX Connect können Messbereiche definiert werden, die als Layout-Dateien exportiert werden und in ibaCapture importiert werden können.

Darüber hinaus stellt PIX Connect Kalibrierungsdateien für jede Kamera zur Verfügung. Der Pfad zu den Kalibrierungsdateien muss in ibaCapture eingetragen sein.

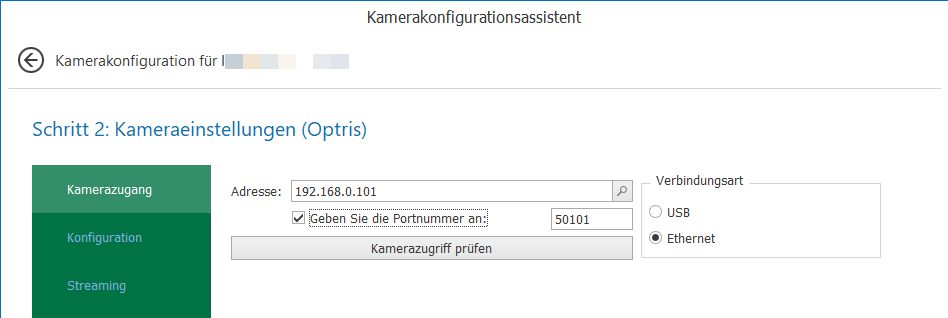

Einstellungen – Kamerazugang

Wählen Sie zunächst den Verbindungstyp aus:

  • USB: Wählen Sie die Kamera aus der Auswahlliste. Mit einem Klick auf die Schaltfläche <Erkennen> wird eine Liste aller erkannten, aktiven Optris-Kameras angezeigt.

  • Ethernet: Geben Sie die Netzwerkadresse der Kamera und die Portnummer an. Klicken Sie auf den Button <Kamerazugriff prüfen>, um zu überprüfen, ob die Verbindung zur Kamera funktioniert.

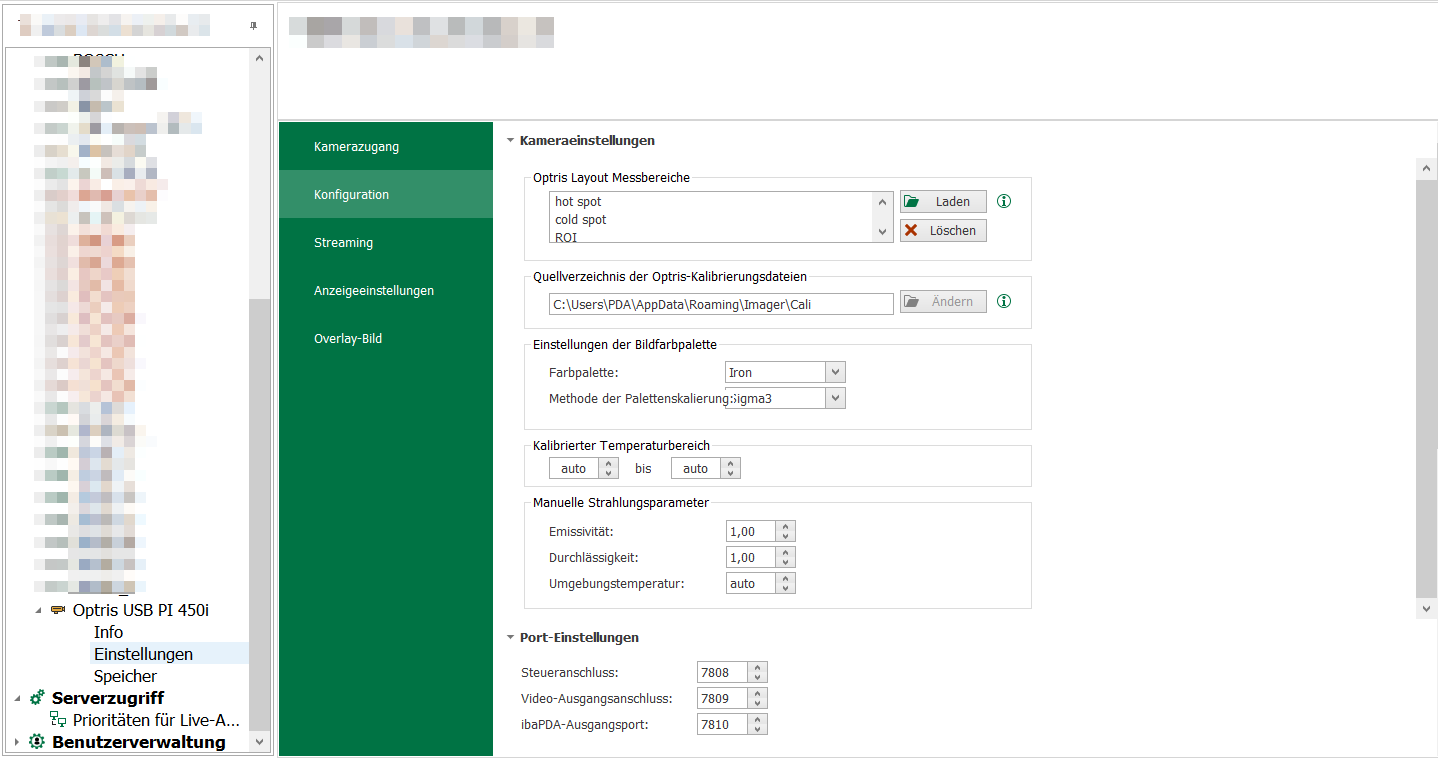

Einstellungen – Konfiguration

Messbereiche

Für jede Kamera können benutzerdefinierte Messbereiche definiert werden, indem Sie Layout-Dateien importieren.

Die Messbereiche können Sie mit der Kamera-Software PIX Connect definieren und als Layout-Datei (XML-Datei) exportieren. Die Vorgehensweise ist in der Dokumentation der PIX Connect-Software beschrieben.

Mit einem Klick auf <Laden> können Sie die Layout-Datei in ibaCapture laden und dann den gewünschten Messbereich auswählen.

Für jeden Messbereich generiert ibaCapture automatisch folgende Temperaturwerte, die in ibaPDA als Signale erfasst werden können:

  • Durchschnittstemperatur

  • Hotspot-Temperatur (höchste Temperatur im Messbereich)

  • Coldspot-Temperatur (niedrigste Temperatur im Messbereich)

Quellverzeichnis der Optris-Kalibrierungsdateien

Jede Kamera benötigt Kalibrierungsdateien, die von PIX Connect bereitgestellt werden. Wenn die Kamera angeschlossen ist und PIX Connect gestartet ist, lädt die Software automatisch alle erforderlichen Dateien herunter.

Hierfür ist eine Internetverbindung erforderlich. Nähere Details werden in der Optris-Dokumentation beschrieben.

Einstellungen der Bildfarbpalette

Für die Darstellung der Temperaturen können Sie unterschiedliche Farbpaletten aus der Auswahlliste wählen.

Mit der Skalierung des Temperaturbereichs können Sie den Temperaturwerten innerhalb der Referenzleiste Farben zuweisen.

Eine Beschreibung der Einstellungen finden Sie in der Dokumentation zu PIX Connect.

Kalibrierter Temperaturbereich

Mit der Einstellung <auto> werden die Einstellungen der PIX Connect-Software übernommen.

Manuelle Strahlungsparameter

Diese Parameter beziehen sich auf den Strahlungsverlust von Oberflächen und die Umgebungstemperatur, die Einfluss auf Oberflächentemperatur haben. Die Parameter sind u. a. abhängig vom Material und werden in der Dokumentation zu PIX Connect beschrieben.

Port-Einstellungen

Der Optris Frame Grabber läuft als separater Prozess und nutzt drei Ports. Die Portnummern werden automatisch eingestellt, können jedoch verändert werden:

  • Steuerungsport: Kommunikation mit dem ibaCapture-Server

  • Video-Ausgangsport: Verarbeitung des Videostreams

  • ibaPDA-Ausgangsport: Ausgabe der Temperaturdaten an ibaPDA

Video Encoder-Konfiguration

Wählen Sie den gewünschten Encoder aus der Auswahlliste aus. Die dazugehörigen Konfigurationsoptionen werden entsprechend angezeigt. Zur Auswahl stehen

  • NVIDIA-Kodierung

  • Intel Quick Sync-Kodierung

Weitere Informationen siehe Kapitel Video Encoder.
