Axis IP-Kameras

Einstellungen – Kamerazugang

Kameraadresse

Hier wird die IP-Adresse der Kamera angezeigt, die im Kamera-Installations-Assistenten festgelegt wurde. Wenn Sie die IP-Adresse nicht kennen, verwenden Sie AXIS IP Utility, um die Adresse zu finden. Falls der Kamera die IP-Adresse von einem DHCP-Server dynamisch zugewiesen wird, empfiehlt sich die Verwendung eines festen Host-Namens, sofern dies im Netzwerk möglich ist.

Protokoll

Unterstützte Protokolle sind HTTP und HTTPS. Für die Verwendung von HTTPS ist ein gültiges Zertifikat erforderlich. Wenn das Zertifikat ungültig ist oder noch hinzugefügt werden muss, wird die Fehlermeldung „Ungültiges Zertifikat oder TLS-Version“ angezeigt.

Hinweise zur Erstellung und Verwaltung von Zertifikaten finden Sie in Kapitel Zertifikate.

Anmeldename, Kennwort

Jeder Zugriff auf die Kamera, z. B. für das Ändern von Einstellungen, erfordert eine Autorisierung. Dazu können Sie hier Name und Kennwort eingeben, die zuvor mithilfe der AXIS Kamera-Software definiert wurden. Klicken Sie auf den Button <Kamerazugriff prüfen>, um zu überprüfen, ob die Anmeldung funktioniert.

Axis IP Kameras

Mit einem Klick auf die Schaltfläche <Erkennen> wird eine Liste aller erkannten, aktiven Axis IP-Kameras angezeigt.

Web-Interface öffnen

Klicken Sie auf dieses Symbol im Menüband, um das Web-Interface der Kamera für mehr Informationen und Einstellungsmöglichkeiten zu öffnen. Für diese Funktion muss auf dem Rechner ein Web-Browser installiert sein.

Kamera neustarten

Klicken Sie auf dieses Symbol im Menüband nur in Ausnahmefällen, z. B. wenn Sie keinen Video-Stream sehen, obwohl die Einstellungen alle korrekt sind.

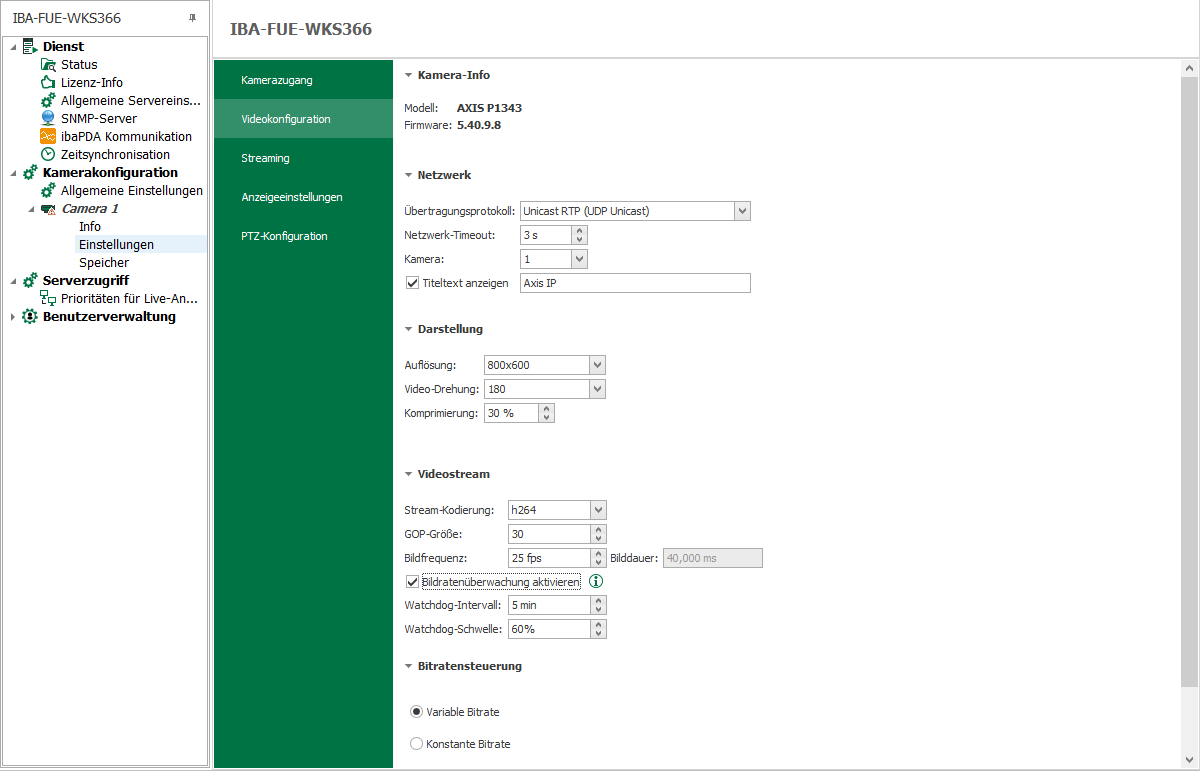

Einstellungen – Videokonfiguration

Modell, Firmware

Diese Informationen werden automatisch angezeigt, nachdem die Verbindung zur Kamera aufgebaut wurde.

Netzwerk

Übertragungsprotokoll

Eine Auswahl an verschiedenen Übertragungsprotokollen für die Datenübertragung von der Kamera zum ibaCapture-Server steht hier zur Verfügung.

• • Unicast RTP (UDP Unicast); Voreinstellung

  • Multicast RTP (UDP Multicast)

  • Unicast RTP über RTSP (TCP)

  • Unicast RTP über RTSP über HTTP (TCP)

  • Unicast RTP über RTSP über HTTPS (TCP)

Wenn der Video Stream verschlüsselt werden muss, können Sie jede Option auswählen, die den Transport über HTTPS einschließt. ibaCapture Server akzeptiert auch selbstsignierte Zertifikate, die auf AXIS-Kameras standardmäßig aktiviert sind.

Netzwerk-Timeout

Zeitspanne in Sekunden für eine Netzwerkstörung zwischen Kamera und ibaCapture-Server, bevor die Fehlermeldung „Kein Videosignal" angezeigt wird. Voreingestellter Wert = 3

Kamera

Im Fall einer einzelnen Kamera oder bei einem A/D-Wandler für eine einzelne Analogkamera ist dieser Wert stets 1 und kann nicht verändert werden. Im Fall eines A/D-Wandlers, an dem mehrere Analogkameras angeschlossen sind, kann der Video-Stream der gewünschten Kamera mithilfe des Spinners ausgewählt werden.

Titeltext anzeigen

Hier können Sie einen Text eintragen, der in der Kameraansicht über dem Bild als Titelzeile eingeblendet wird, wenn Sie diese Option aktivieren.

Darstellung

Auflösung

Sie können in einer Drop-down-Liste abhängig vom Kameramodell aus bereits voreingestellten Bildauflösungen auswählen. Eine Änderung der Auflösung kann einen entscheidenden Einfluss auf die Bildqualität haben.

Video-Drehung

Falls die Kameramontage es erfordert, können Sie hier das Bild drehen. Die möglichen Optionen bzw. Winkel sind vom Kameramodell abhängig.

Komprimierung

Neben der Bitrate können Sie auch einen Wert für die Bildkomprimierung eingeben. Der voreingestellte Wert von 30 % passt für viele Fälle. Je höher die Komprimierung, desto kleiner die Dateigröße. Allerdings gibt es dann auch weniger Details im Bild. Filigrane Strukturen sind dann u. U. nicht mehr erkennbar.

Videostream

Stream-Kodierung

Dies ist das Kodierverfahren zur Videokompression, das von der Kamera angewendet wird. Manche Kameratypen lassen eine Umstellung zu. ibaCapture unterstützt MPEG-4, H.264 und H.265.

GOP-Größe

Siehe Glossar, Kapitel Glossar

Bildfrequenz

Eine Bildfrequenz von 25 fps reicht aus, um dem menschlichen Auge den Eindruck fließender Bewegungen zu vermitteln.

Bilddauer

Hier wird in Abhängigkeit von der eingestellten Bildfrequenz die Standzeit des Einzelbildes in ms angezeigt. Nur zur Information.

Bildratenüberwachung aktivieren

Wenn diese Option aktiviert ist, überwacht ein Watchdog die aktuelle Bildrate. Wenn die Bildrate für das eingestellte Watchdog-Zeitintervall unter die eingestellte Watchdog-Schwelle sinkt, dann wird die Verbindung zur Kamera zurückgesetzt.

Bitratensteuerung

Variable/Konstante Bitrate

Wählen Sie hier eine der beiden Alternativen, die am besten zu Ihren Anforderungen und zur Netzwerkleistung passt.

• • Bei variabler Bitrate (VBR) wird die Bitrate stets entsprechend der Komplexität des aufgenommenen Bildes eingestellt. Dies beansprucht eine hohe Bandbreite bei viel Aktivität und eine niedrigere Bandbreite bei wenig Aktivität im Bild.

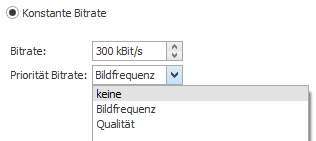

  • Wenn Sie „Konstante Bitrate" wählen, dann können Sie eine feste maximale Bitrate im Feld daneben einstellen (Voreinstellung 300 kbit/s).

  • Wenn im Bild viele und schnelle Bewegungen stattfinden, dann sorgt eine höhere Bitrate für eine fließende Darstellung der Bewegungen. Je geringer die Bitrate, desto abgehackter und sprunghafter werden Bewegungen dargestellt. Des Weiteren können Sie bei konstanter Bitrate eine Priorität zugunsten von Bildfrequenz (Frame-Rate) oder Bildqualität wählen. Wenn aufgrund erhöhter Aktivität im Bild die Bitrate ansteigen müsste, dies jedoch wegen der konstanten Einstellung nicht möglich ist, würden Bildfrequenz (Bewegungen) und Bildqualität (Details) negativ beeinflusst werden. Mit Wahl einer Priorität können Sie den für Ihre Bedürfnisse wichtigeren Aspekt unterstützen.

  • Eine Priorität der Frame-Rate bietet fließendere Bewegungen bei reduzierter Bildqualität. Eine Priorität der Bildqualität liefert eine höhere Bildqualität bei weniger fließenden Bewegungen. Wenn Sie "Keine" wählen, dann werden Bildfrequenz und Bildqualität ungefähr gleichermaßen eingeschränkt.
