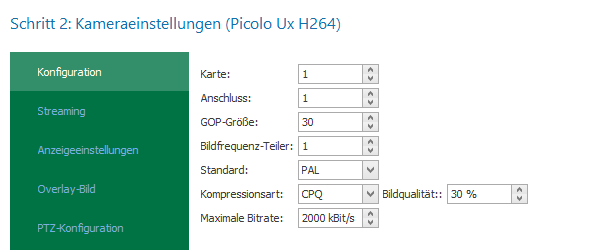

Für Analogkameras (Ux H264) sind folgende Einstellungen erforderlich:

Karten

Wählen Sie hier die PICOLO Ux H.264-Karte aus, an der die betreffende Kamera angeschlossen ist

    • Für U4-Karten von 1 bis 4

    • Für U8-Karten 1 oder 2

Anschluss

Wählen Sie hier den Anschluss auf der Karte aus, mit dem die betreffende Kamera verbunden ist.

    • Für U4-Karten von 1 bis 4

    • Für U8-Karten von 1 bis 8

GOP-Größe

Siehe Kapitel Glossar.

Bildfrequenz-Teiler

Analogkameras liefern üblicherweise einen Video-Stream mit 25 fps (PAL) oder 30 fps (NTSC). Diese Bildfrequenzen gewährleisten für das menschliche Auge die fließende Darstellung von Bewegungen im Video. In einigen Fällen, wenn in der gefilmten Anordnung kaum oder nur sehr langsame Bewegungen auftreten, kann es sinnvoll sein die Bildfrequenz zu reduzieren. Eine verringerte Bildfrequenz spart erheblich Speicherplatz auf der Festplatte. Somit ist es möglich einen längeren Zeitraum bei gleichem Speicherbedarf abzudecken.

Teiler

PAL

NTSC

Bildfrequenz

1 Bild je...

Bildfrequenz

1 Bild je...

1

25 fps

40 ms

30 fps

33.3 ms

2

12.50 fps

80 ms

15 fps

66.7 ms

3

8.33 fps

120 ms

10 fps

100 ms

4

6.25 fps

160 ms

7.5 fps

133 ms

10

2.5 fps

400 ms

3 fps

333 ms

Standard

Wählen Sie hier den TV-Standard der Kamera aus (siehe Kamerahandbuch). Typische Einstellungen:

    • PAL in Europa

    • NTSC in Amerika und Asien

Kompressionsart

    • CPQ (Constant Picture Quality) Wählen Sie diese Art aus, wenn Sie eine subjektiv gleichbleibende Bildqualität erhalten wollen. Die effektive Bitrate variiert dann ständig. Ein Wert für die Bildqualität kann als weitere Einstellung darunter eingegeben werden.

    • VBR (Variable Bit Rate) Mit VBR wird die Bitrate stets entsprechend der Komplexität des aufgenommenen Bildes eingestellt. Dies beansprucht eine hohe Bandbreite bei viel Aktivität und eine niedrigere Bandbreite bei wenig Aktivität im Bild.

    • CBR (Constant Bit Rate) Wenn Sie CBR wählen, dann können Sie eine feste maximale Bitrate einstellen und somit sicherstellen, dass der Bedarf an Bandbreite kalkulierbar bleibt. Der Maximalwert wird dann nicht überschritten, egal wie viel Aktivität im Bild herrscht.

Bildqualität (nur bei Kompressionsart CPQ verfügbar)

Der Wert, der hier eingegeben wird, ist ein Maß für die Kompression.

100 = beste Bildqualität, höchster Speicherbedarf

0 = schlechteste Bildqualität, niedrigster Speicherbedarf

Der voreingestellte Wert von 30 % passt für viele Fälle.

Mittlere Bitrate

Wenn Sie oben als Kompressionsart VBR gewählt haben, dann können Sie hier eine mittlere Bitrate einstellen. Erfahrungen zeigen, dass eine mittlere Bitrate von 1200 kbit/s oft für eine gute Aufnahmequalität ausreicht.

Maximale Bitrate

Hier können Sie für alle Kompressionsarten die maximal zulässige Bitrate einstellen. Standardwert ist 2000 kbit/s. Je höher die max. Bitrate, desto besser ist die Bildqualität der Aufzeichnung bei hoher Komplexität des aufgenommenen Bildes und desto höher ist allerdings auch der Speicherbedarf. Wenn als Kompressionsart CPQ eingestellt ist, wird die Bitrate übergeordnet zur gewählten Bildqualität begrenzt. Das heißt, wenn zur Erreichung der Bildqualität eine höhere als die eingestellte max. Bitrate notwendig wäre, so wird die Bildqualität reduziert.
