Der K-Bus auf dem ibaW-750-Gerät ist asynchron, also unabhängig zur ibaNet-E-Abtastrate bzw. der eingestellten Zeitbasis im ibaPDA.
Die Zykluszeit auf dem K-Bus hängt von der Art und Anzahl der gesteckten Busklemmen ab und kann variieren. Hierbei gilt, dass digitale Module den K-Bus weniger beeinflussen, analoge Module schon mehr und am meisten die komplexen und die parametrierbaren Module.
Die aktuelle Zykluszeit auf dem K-Bus wird bei jedem Zyklus gemessen und u. a. im Register Diagnose im Feld Aktuelle Zykluszeit (Current cycle time) angegeben.
Beim ibaW-750-Gerät ist jedoch zu beachten, dass hier die K-Bus Zykluszeit systembedingt minimal nur 1 ms (1000 µs) sein kann.
Leider ist eine Vorausberechnung dieser Zykluszeit bei ibaW-750 nicht möglich.
Erst nach Inbetriebnahme ist die tatsächliche K-Bus Zykluszeit im ibaPDA ersichtlich.
Im Folgenden sind einige Beispiele gemessener Zykluszeiten aufgeführt:
Digitale Module
-

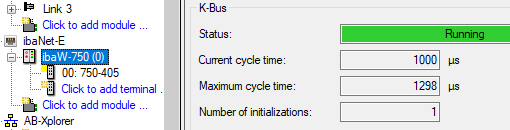

1 x 2-Kanal-Digitaleingangsmodul WAGO750-405
-

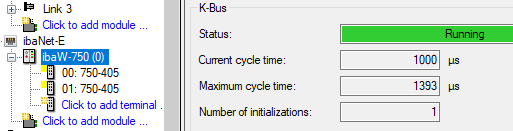

2 x 2-Kanal-Digitaleingangsmodul WAGO750-405
-

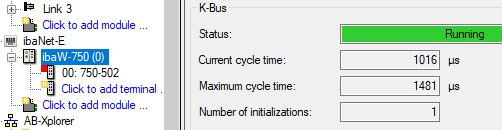

1 x 2-Kanal-Digitalausgangsmodul WAGO750-502
-
2 x 2-Kanal-Digitalausgangsmodul WAGO750-502
-

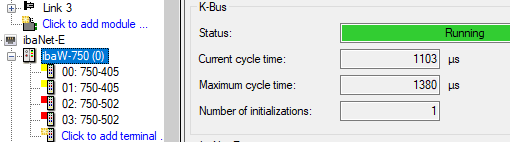

2 x 2-Kanal-Digitaleingangsmodul WAGO750-405 und 2 x 2-Kanal-Digitalausgangsmodul WAGO750-502
Analoge Module
-
1 x 2-Kanal-Analogeingangsmodul WAGO750-456
-

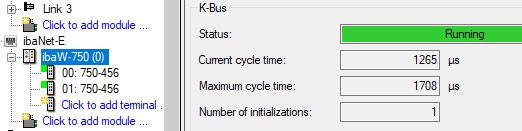

2 x 2-Kanal-Analogeingangsmodul WAGO750-456
-

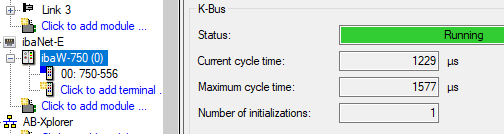

1 x 2-Kanal-Analogausgangsmodul WAGO750-556
-

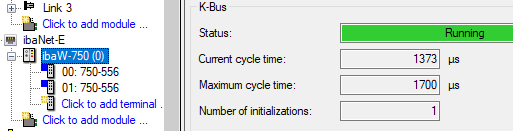

2 x 2-Kanal-Analogausgangsmodul WAGO750-556
-

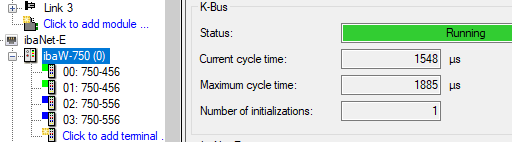

2 x 2-Kanal-Analogeingangsmodul WAGO750-456 und 2 x 2-Kanal-Analogausgangsmodul WAGO750-556

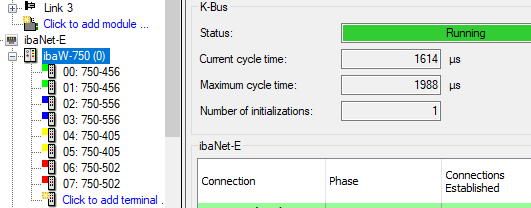

Digitale und analoge Module gemischt
Komplexe und parametrierbare Module
-

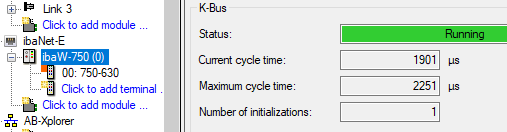

1 x SSI-Geber-Interface WAGO750-630
-

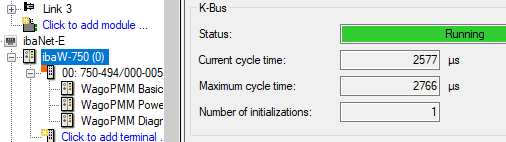

1 x 3-Phasen-Leistungsmessmodul WAGO750-494
-

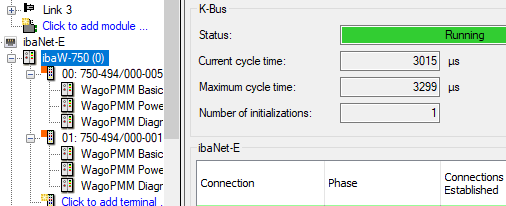

2 x 3-Phasen-Leistungsmessmodul WAGO750-494
Digitale, analoge, komplexe und parametrierbare Module gemischt
Bei einem Betrieb mit gemischten Busklemmen (digital, analog, komplex und parametrierbar) steigt die K-Bus Zykluszeit bei nur 16 angeschlossenen Busklemmen auf über 5 ms.
