In diesem Register können allgemeine Konfigurationen für die ibaNet-E-Schnittstelle vorgenommen werden:

Erfassung anhalten, wenn eine unterbrochene Verbindung erkannt wurde

Ist eine Verbindung zu einem ibaNet-E-Gerät unterbrochen, wird die Erfassung angehalten.

Signale auf null setzen, wenn keine Daten vorhanden sind

Bei einem ibaNet-E-Verbindungsabbruch werden alle Signale in der Erfassung auf null gesetzt. Andernfalls würden die Signalwerte den letzten aktuellen Wert vor dem Verbindungsabbruch anzeigen.

Alle ibaNet-E-Verbindungen werden in einer Übersicht angezeigt:

Modul

Der Name des verbundenen Moduls bzw. Geräts.

Adresse

Adresse des Ziel-Geräts. Ist das Gerät über DHCP verbunden, wird der Hostname angezeigt. Andernfalls wird dessen IP-Adresse angezeigt.

Typ

Typ der ibaNet-E Verbindung.

  • ACQ: Empfangsverbindung; isochrone Erfassung aller Werte; mit Telegrammwiederholungen

  • PLC: Sendeverbindung; nur der aktuellste Wert wird gesendet; keine Sendewiederholungen bei Übertragungsfehlern

Richtung

Eingangs- oder Ausgangsrichtung

  • Eingangsrichtung: Empfang von Daten vom ibaNet-E-Gerät.

  • Ausgangsrichtung: Senden von Daten zum ibaNet-E-Gerät

Frames

Anzahl der Telegramme für diese Verbindung

Ping-Zeit

Aktuelle Ping-Zeit für diese Verbindung.

Während einer gültigen ibaNet-E-Empfangsverbindung wird zyklisch ein Ping zum ibaNet-E-Gerät ausgeführt. Die gemessene Zeitdauer wird hier angezeigt und ist ein Maß für die Verbindungsgüte des Ethernet-Netzwerks. Je kürzer diese Zeit ist, desto besser ist die Verbindungsgüte und sicherer die Datenübertragung. Ist die Verbindungsgüte schlecht, wird die entsprechende Verbindung orange hinterlegt.

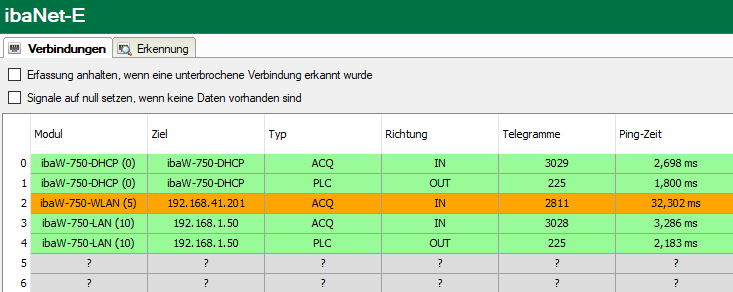

Beispiel:
