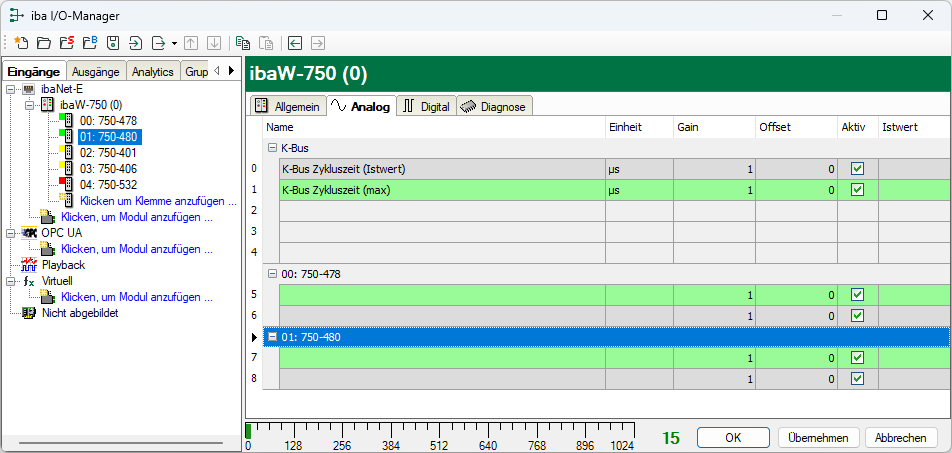

Die Signaltabelle für Analogsignale wird für jeden Klemmentyp automatisch angepasst und in der Reihenfolge des Hinzufügens gegliedert.

Die Signale "K-Bus-Zykluszeit (Istwert)" und "K-Bus-Zykluszeit (max.)" sind standardmäßig vorhanden und können aktiviert/deaktiviert werden.

Name

Die WAGO-Klemmennummer wird automatisch übernommen. Pro Kanal wird eine Zeile angezeigt. Sie können einen Signalnamen eingeben und zusätzlich zwei Kommentare, wenn Sie auf das Symbol im Feld Name klicken.

Einheit

Hier können Sie die physikalische Einheit des Analogwertes eingeben.

Gain / Offset

Steigung (Gain) und y-Achsenabschnitt (Offset) einer Geradengleichung. Hiermit können Sie einen normierten, einheitenlos übertragenen Wert in einen physikalischen Wert umrechnen lassen.

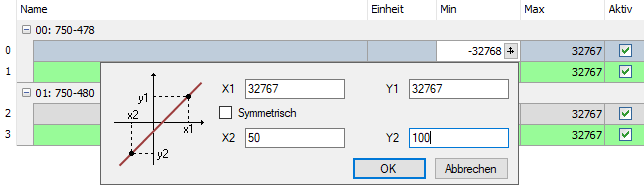

Um die Errechnung von Gain/Offset zu erleichtern, erscheint bei Klick auf das Koordinatenkreuz im Feld Gain oder Offset ein Hilfsdialog, bei dem Sie lediglich zwei Stützpunkte der Geradengleichung angeben. Gain und Offset werden dann automatisch errechnet.

Aktiv

Aktivieren/Deaktivieren des Signals

Istwert

Hier wird der aktuell erfasste Messwert angezeigt

Weitere Spalten können Sie über das Kontextmenü (rechter Mausklick in die Überschriftenzeile) anzeigen oder verbergen.
