Diagnosesignale

Empfangene Telegramme seit Konfiguration

Anzahl der empfangenen Datentelegramme (in) seit Beginn der Erfassung

Gesendete Telegramme seit Konfiguration

Anzahl der gesendeten Datentelegramme (out) seit Beginn der Erfassung

Empfangene Telegramme seit Verbindungsstart

Anzahl der empfangenen Datentelegramme (in) seit Beginn des letzten Verbindungsaufbaus. Wird mit jedem Verbindungsabbruch zurückgesetzt.

Gesendete Telegramme seit Verbindungsstart

Anzahl der gesendeten Datentelegramme (out) seit Beginn des letzten Verbindungsaufbaus. Wird mit jedem Verbindungsabbruch zurückgesetzt.

Verbindungsversuche (in)

Anzahl der Versuche, die Empfangsverbindung (in) aufzubauen

Verbindungsversuche (out)

Anzahl der Versuche, die Sendeverbindung (out) aufzubauen

Aufgebaute Verbindungen (in)

Anzahl der aktuell gültigen Datenverbindungen für den Empfang (in)

Aufgebaute Verbindungen (out)

Anzahl der aktuell gültigen Datenverbindungen für das Senden (out)

Trennungen (in)

Anzahl der aktuell unterbrochenen Datenverbindungen für den Empfang (in)

Trennungen (out)

Anzahl der aktuell unterbrochenen Datenverbindungen für das Senden (out)

Anforderungen Sendewiederholung

Anzahl der nochmals angeforderten Datentele­gramme (in) bei Verlust oder Verspätung

Verbindungsphase (in)

Zustand der ibaNet-E Datenverbindung für den Empfang (in)

Verbindungsphase (out)

Zustand der ibaNet-E Datenverbindung für das Senden (out)

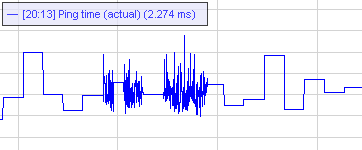

Ping-Zeit (Istwert)

Merkmal der Verbindungsgüte für das Ethernet:

Im Regelbetrieb wird alle eine Sekunde ein Ping zum ibaNet-E-Gerät durchgeführt und die gemessene Zeitdauer hier angezeigt.

Je kürzer diese Zeit ist, desto besser ist die Verbindungsgüte und sicherer die Datenübertragung.

Für die Synchronisierung beim Start der Erfassung und sporadisch auch während der Erfassung, erfolgt dieser Ping mit einer wesentlich höheren Frequenz.

Zeit-Offset (Istwert)

Gemessene Zeitdifferenz der Synchronität zwischen ibaPDA und dem ibaNet-E-Gerät.

Verlorene Images

Anzahl der verlorenen Images (in), die selbst nach einer Sendewiederholung nicht empfangen wurden

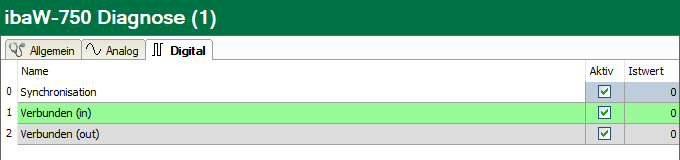

Synchronisation

Das Gerät wird für die isochrone Erfassung synchronisiert.

Dies erfolgt immer zwingend mit Beginn der Erfassung, kann aber auch sporadisch während der Erfassung erfolgen.

Verbunden (in)

Eine gültige Datenverbindung für den Empfang (in) ist vorhanden.

Verbunden (out)

Eine gültige Datenverbindung für das Senden (out) ist vorhanden.
