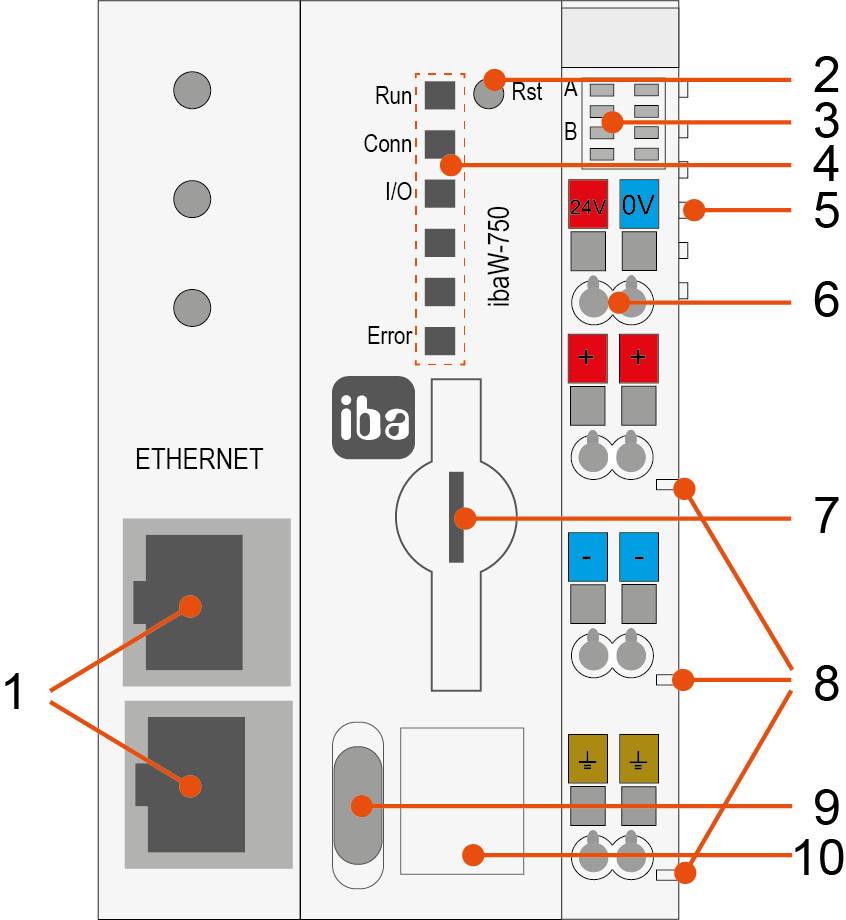

Die folgende Ansicht zeigt die Bedien- und Anzeigeelemente, sowie die Anschlüsse des Geräts ibaW-750 .
|
1 |
Anschluss Ethernet-Schnittstellen |
6 |
Anschluss Spannungsversorgungen |
|
2 |
Bedienelement Reset-Taster |
7 |
Anschluss Speicherkarte |
|
3 |
Anzeige Spannungsversorgungen |
8 |
Anschluss Leistungskontakte |
|
4 |
Anzeige Betriebszustand |
9 |
Bedienelement Konfigurationsschalter |
|
5 |
Anschluss Klemmenbus |
10 |
Anschluss Service-Schnittstelle |
