Allgemein

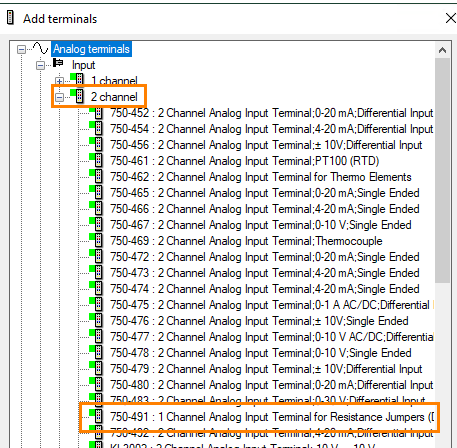

Die Klemme 750-491 ist laut Hersteller eine 1-Kanalklemme. Wird die Klemme offline hinzugefügt, wird sie jedoch im Auswahldialog unter den 2-Kanalklemmen aufgeführt:

Dies liegt daran, dass diese Klemme zwei Signale zurückliefert:

  • Brückenspannung (U-D)

  • Versorgungsspannung (U-Ref)

Wird die Klemme über die AutoDetect-Funktion erkannt, werden beide Signale automatisch eingefügt. Das erste Signal ist stets U-D, das zweite Signal ist U-Ref.

Der eigentliche Messwert muss mit beiden Signalen in ibaPDA über ein virtuelles Signal mit folgender Formel berechnet werden:

Skalierung

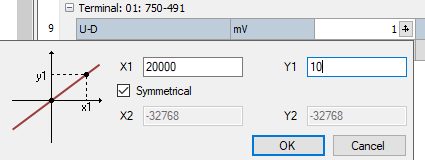

Beiden Signalen wird bei einem Eingangswert von 20.000 eine Messgröße von 10 zugeordnet:

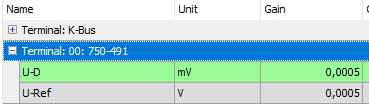

Die Brückenspannung U-D wird in der Einheit "mV“ und die Versorgungsspannung in der Einheit "V“ gemessen:
