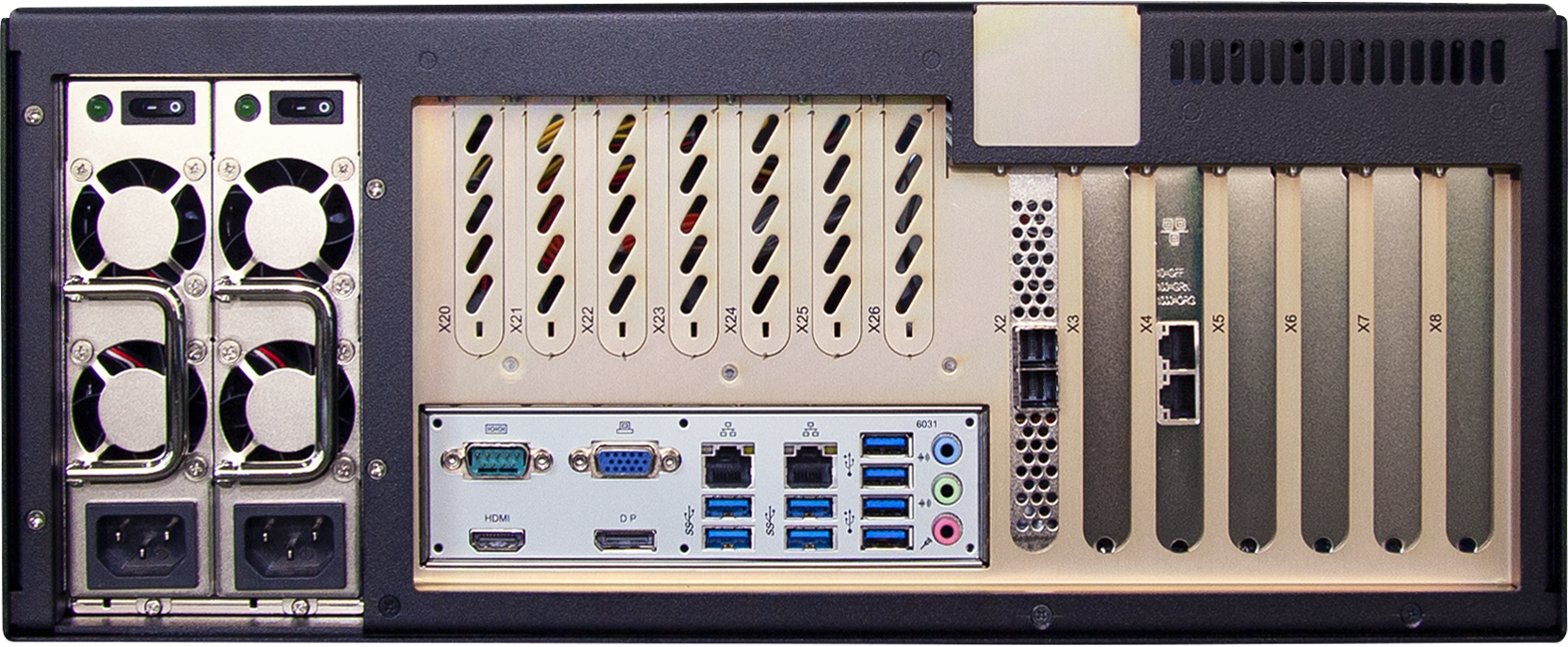

Bei Auslieferung sind Messwerterfassungskarten und Zusatzkarten standardmäßig in den nachfolgend beschriebenen Steckplätzen eingebaut.

Mainboardspezifische Besonderheiten

  • Slot X2: Controller

Einbauorte von Messwerterfassungskarten (X3 – X7)

  • Beginnend mit Slot X7 wird der Rechner bis Slot X3 bestückt

    (X7 entspricht bei der ersten Karte Kartennummer 0)

Einbauorte von Karten mit Rackline-Slots (X20 - X26)

  • ibaOut-Temp oder ibaOutState wird in Slot X20 eingebaut

  • ibaFOB-4o-D rackline-slot wird beginnend bei X25 eingebaut und mit X7 beginnend verbunden.

  • ibaFOB-4o-D rackline-slot als Sync-Out (gespiegelter Ausgang) wird in X26 eingebaut und mit X7 verbunden

Verbindungen von ibaFOB-4o-D mit ibaFOB-D-Eingangskarten:

  • X25 - X7

  • X24 - X6

  • X23 - X5

  • X22 - X4

  • X21 - X3

Einbauorte von zusätzlichen Netzwerkkarten

  • zusätzliche Netzwerkkarten werden beginnend bei X3 eingebaut

  • GigE-Karten werden in die Slots X4 und X5 eingebaut

  • Eine PCI-Karte wird in Slot X8 eingebaut (z.B. CP1616)
