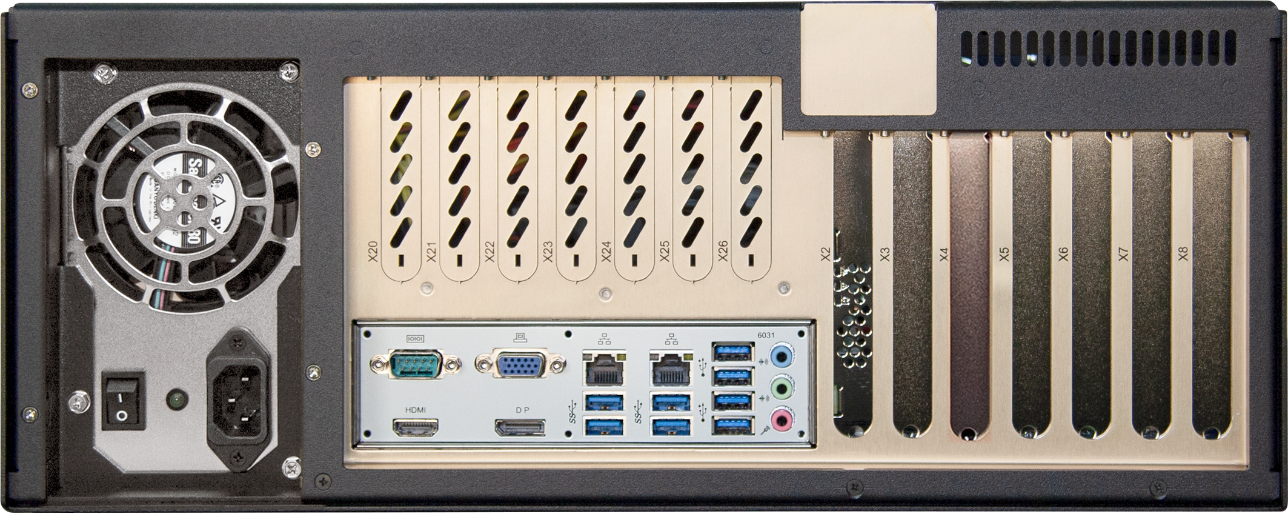

Bei Auslieferung sind Messwerterfassungskarten und Zusatzkarten standardmäßig in den nachfolgend beschriebenen Steckplätzen eingebaut.
Einbauorte von Messwerterfassungskarten (X3 – X7)
-
Beginnend mit Slot X7 wird der Rechner bis Slot X3 bestückt
(X7 entspricht bei der ersten Karte Kartennummer 0)
Einbauorte von Karten mit Rackline-Slots (Kurzbauform, X20 - X26)
-
ibaOutState wird in Slot X20 eingebaut
-
ibaFOB-4o-D rackline-slot wird beginnend bei X25 eingebaut und mit X7 beginnend verbunden.
-
ibaFOB-4o-D rackline-slot als Sync-Out (gespiegelter Ausgang) wird in X26 eingebaut und mit der ersten ibaFOB-xi-D-Karte verbunden
Verbindungen von ibaFOB-4o-D mit ibaFOB-xi-D-Eingangskarten:
-
X25 – X7
-
X24 – X6
-
X23 – X5
-
X22 – X4
-
X21 – X3
