Die folgenden Ansichten zeigen die Bauteile und Anzeigen des Geräts ibaRackline.

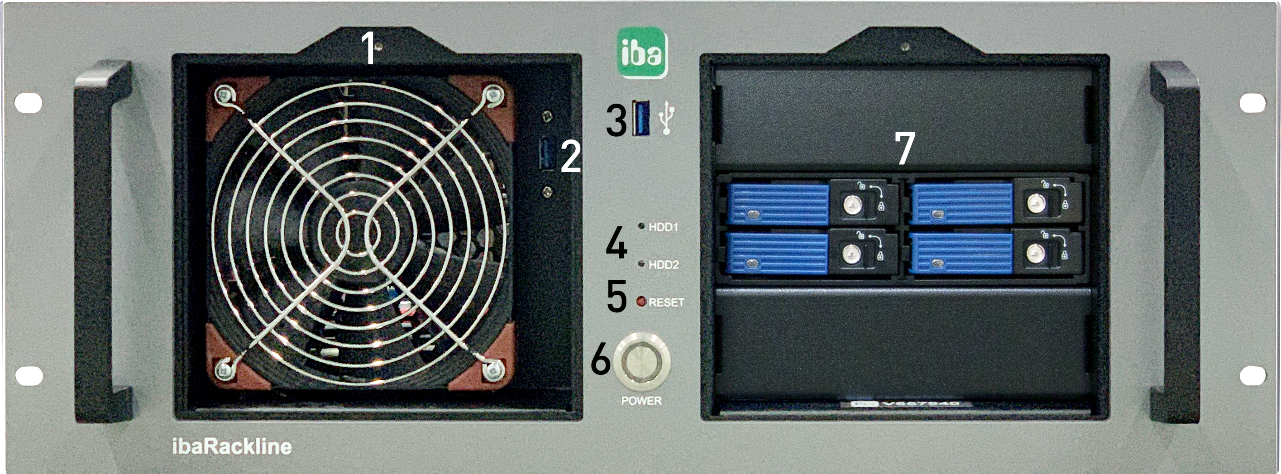

Vorderansicht
(Abbildung ohne Abdeckblenden)
|
1 |
Lüfter, von vorne zu wechseln |
5 |
Reset-Taste |
|
2 |
USB-Schnittstelle für verdeckten Dongle-Einbau |
6 |
Power-Taste |
|
3 |
USB-Schnittstelle |
7 |
Einschübe für Festplatten |
|
4 |
LEDs für Festplatten |
Hinweis |
|
|---|---|
 |
Wenn das Gerät ausgeliefert wird, dann befindet sich der iba-Software-Lizenzschlüssel in der Dokumentation oder ist auf Kundenwunsch im Gerät gesteckt. |

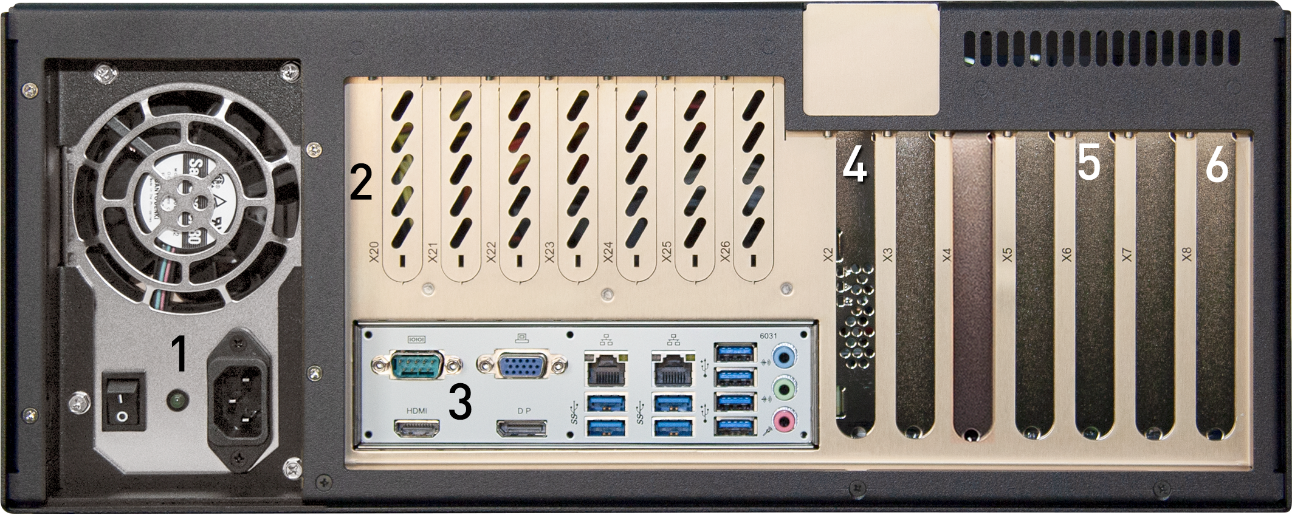

Rückansicht: Ausführung Standard-System
|
1 |
Stromversorgung mit Schalter und Kaltgeräte-Einbaustecker |
4 |
Festplatten-Controller |
|
2 |
Steckplätze X20 bis X26 (für iba-Karten in Kurzbauform, z. B. ibaFOB-4o-D) |
5 |
Steckplätze X3 bis X7 (PCIe) |
|
3 |
Anschlüsse für externe Geräte (Tastatur, Maus, Netzwerk, usw.) |
6 |
Steckplatz X8 (PCI) |

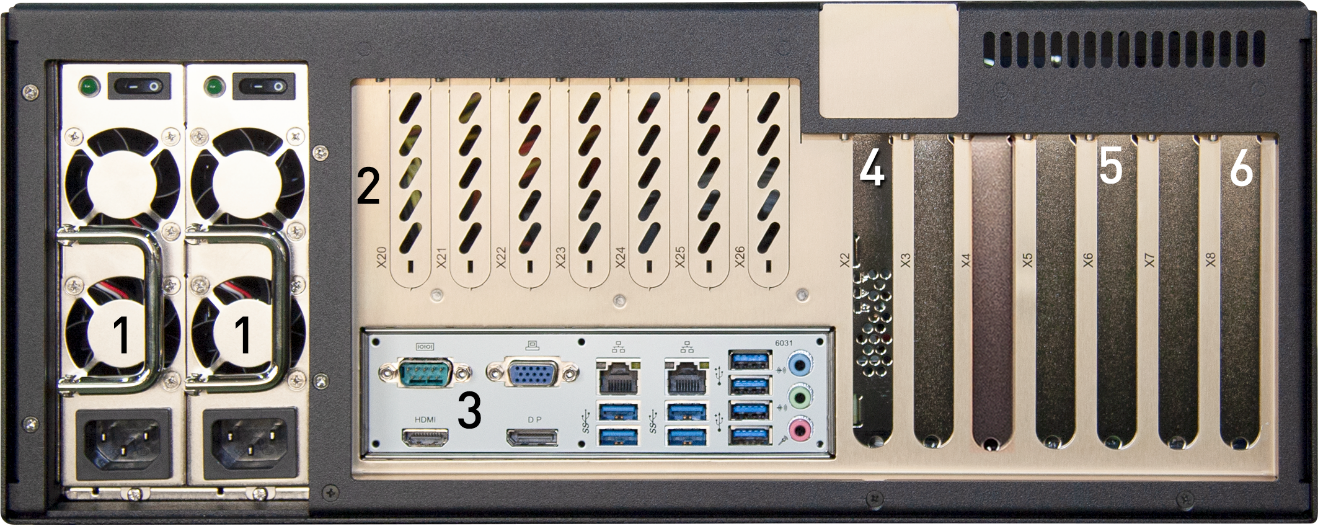

Rückansicht: Ausführung mit redundantem Netzteil (z. B. RAID-System)
Die RAID-Systeme sind mit einem redundanten Netzteil ausgestattet.
|
1 |
2x Stromversorgung mit Schalter und Kaltgeräte-Einbaustecker, austauschbar |
4 |
Festplatten-Controller |
|
2 |
Steckplätze X20 bis X26 (für iba-Karten in Kurzbauform, z. B. ibaFOB-4o-D) |
5 |
Steckplätze X3 bis X7 (PCIe) |
|
3 |
Anschlüsse für externe Geräte (Tastatur, Maus, Netzwerk usw.) |
6 |
Steckplatz X8 (PCI) |

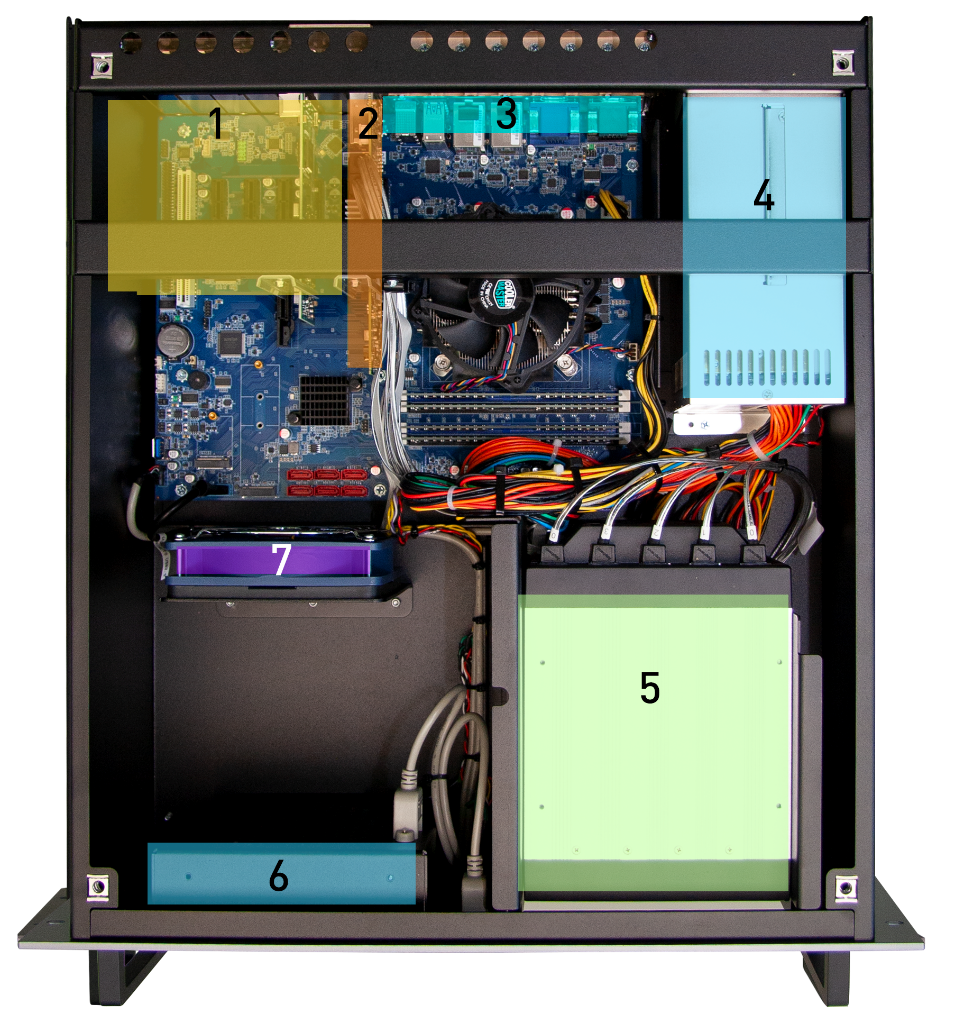

Innenansicht
|
1 |
5x PCIe-Steckplätze, 1x PCI-Steckplatz |
5 |
Laufwerkskäfig |
|
2 |
Festplatten-Controller |
6 |
Lüfter ( Ø 12 cm) |
|
3 |
Steckplätze für iba-Karten in Kurzbauform oder optional Zusatzlüfter |
7 |
Zusatzlüfter (optional) |
|
4 |
Netzteil (bei RAID-Systemen redundant) |
|

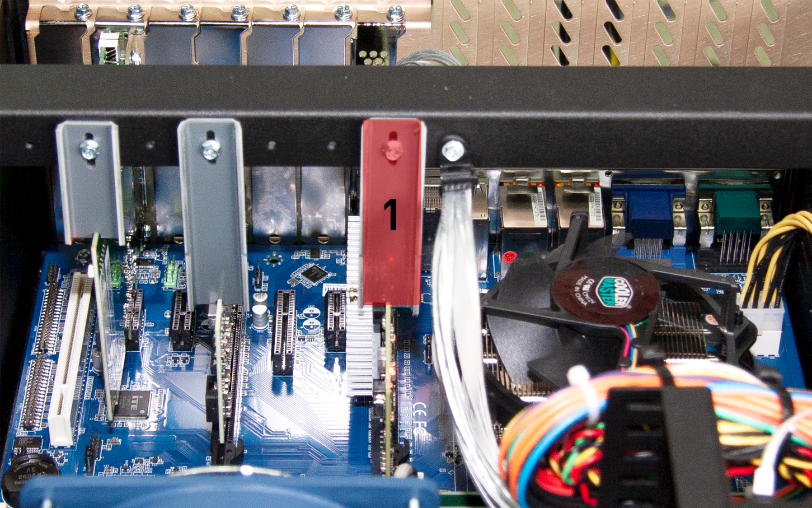

1 |
Kartenniederhalter |
