Funktion

Die Werteingabe dient zur manuellen Eingabe von Texten oder Zahlenwerten, die auf ein Signal geschrieben werden. Hierfür ist ein virtuelles Signal vom Typ ibaQPanel-Eingabe oder ibaQPanel Texteingabe erforderlich, das im I/O-Manager von ibaPDA definiert werden kann.

Das virtuellen Signale finden Sie im I/O-Manager im Register Analytik. Das Modul ibaQPanel Eingabe bietet analoge und digitale Signale für die Eingabe bzw. Ausgabe von numerischen Werten, für Texte wird das Modul ibaQPanel Texteingabe verwendet. Änderungen der Werte können mit einem Button übernommen werden.

Konvertierung Texteingabe in Werteingabe

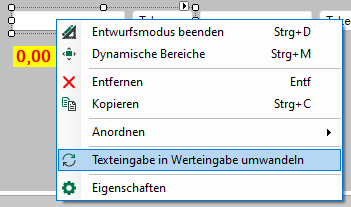

Die Werteingabe ersetzt das Texteingabeelement. Wenn Sie bisher Texteingabeelemente verwendet haben, können Sie diese in Werteingabeelemente konvertieren. Öffnen Sie im Entwurfsmodus das Kontextmenü des Texteingabeelements und wählen Sie Texteingabe in Werteingabe umwandeln.

Alle Einstellungen der Texteingabe werden in die Werteingabe übernommen, außerdem die Position und die Größe des Texteingabeelements.

Konfiguration

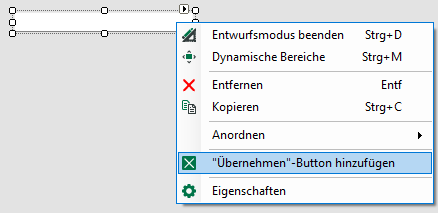

Wenn Sie eine Werteingabe auf das Panel ziehen, ist diese standardmäßig ohne Schaltfläche. Sie können die Schaltfläche hinzufügen, indem Sie das Kontextmenü öffnen und Übernehmen"-Button hinzufügen auswählen.

Der Button Übernehmen wird neben dem Eingabeelement platziert. Mit einem Klick können Sie anstehende Änderungen übernehmen.

Es ist auch möglich, mehrere Werteingaben auf einmal auszuwählen. In diesem Fall wird der Button Übernehmen zu jedem ausgewählten Element hinzugefügt.

Konfiguration des Buttons

Um die Werteingabe zu steuern, steht für den Button der Befehl Trigger für Werteingabe zur Verfügung. Der Befehl ist standardmäßig ausgewählt und erscheint eine Liste mit allen verfügbaren Werteingaben des aktuellen ibaQPanels. In der Drop-down-Auswahl können ein oder mehrere Einträge ausgewählt werden. Wenn Sie auf den Button klicken, wird jede ausgewählte Werteingabe ausgelöst und die anstehenden Änderungen werden gespeichert.

Siehe auch Kapitel Button.

Mehrzeilige Anzeige

Wenn Sie die Größe der Werteingabe ändern, ist eine mehrzeilige Darstellung möglich. Ein vertikaler Scrollbalken wird automatisch hinzugefügt, wenn der Text die Höhe überschreitet.
