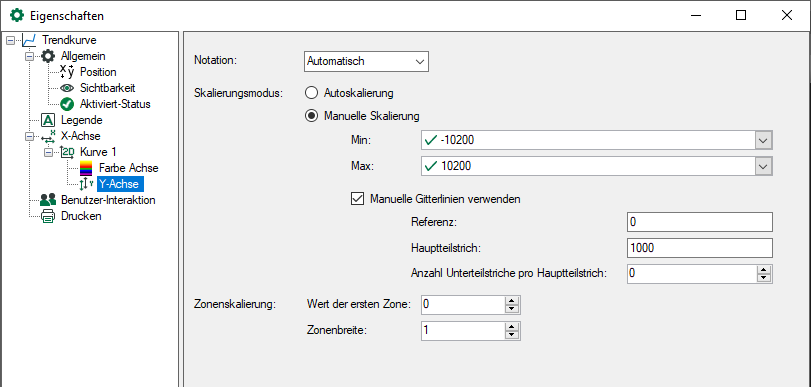

In den Voreinstellungen wird dieser Zweig "2D-Y-Achse" genannt. In den Eigenschaften heißt er wiederum "Y-Achse" unter dem Zweig „Farbachse".

Die 2D Y-Achse in der 2D-Ansicht einer Trendkurve stellt die Elemente, Zonen oder "Spuren" eines Vektorsignals dar. Bei Querprofilmessungen für Planheit oder Bandzug in der Stahlindustrie z. B.  misst die 2D Y-Achse die Bandbreite.

Die Zonenskalierung kann durch Zählen (Zonen 1 bis n) und "Zonenbreite" =1 eingestellt werden.

Es kann auch eine physische Dimension durch die Eingabe der realen Breite einer Zone dargestellt werden, z. B.  einer Messrolle zur Bestimmung der Planheit.

Beispiel

Eine Planheitsmessrolle hat 64 Messzonen, die durch einen Vektor mit 64 Signalen dargestellt werden. Jede Zone hat eine Breite von 20 mm. In Metern gedacht, geben Sie 0,02 als Wert der Zonenbreite ein und die 2D Y-Achse wird automatisch von 0 auf 1,28 wandern, entsprechend der realen Breite der Messrolle.
