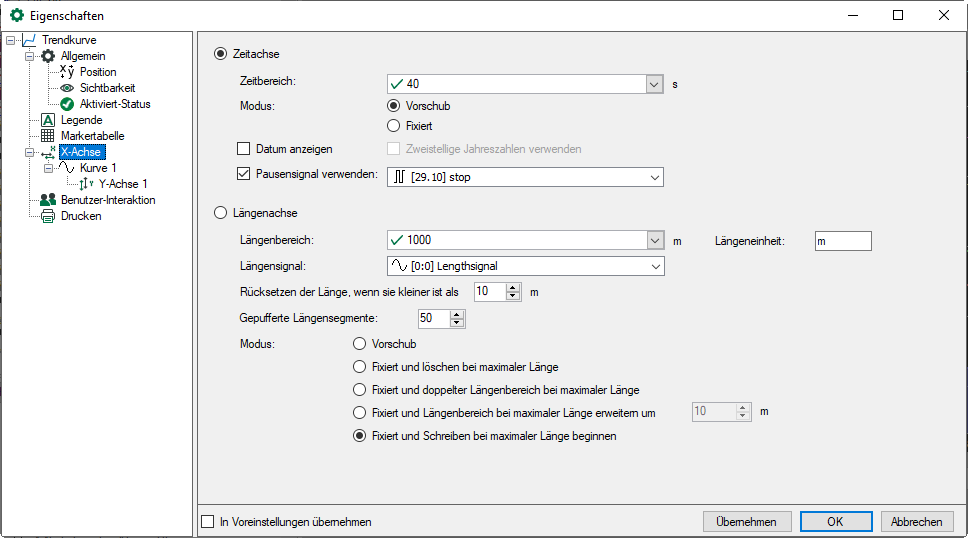

Im Gegensatz zu einer Standard-Trendkurve, kann die X-Achse in einer ibaQPanel-Trendkurve zeitbasiert oder längenbasiert sein.
Fungiert die X-Achse als Zeitachse, kann der Zeitbereich fest eingestellt oder durch ein Signal gesteuert werden. Die X-Achse kann fixiert oder fortlaufend sein.
Zusätzlich zur Uhrzeit kann das Datum angezeigt werden. Sie können eine zweistellige Anzeige der Jahreszahl auswählen. Ansonsten erfolgt eine vierstellige Anzeige.

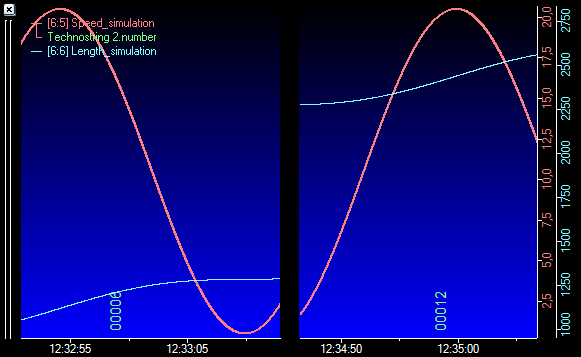

Ein Pausensignal kann optional aktiviert werden. Das Pausensignal ist immer ein Digitalsignal. Solange das Pausensignal TRUE ist, wird der Bildverlauf in der QPanel-Anzeige pausiert. Eine Lücke wird an der Stelle eingefügt, an der die Pause auftrat. Die Breite der Lücke beträgt immer 20 Pixel, unabhängig von der Dauer der Pause.
In der Funktion einer Längenachse sind weitere Einstellungen erforderlich.
Der Längenbereich bestimmt den maximalen Längenwert auf der Skala. Sie können einen festen Wert eingeben oder – wenn der Längenbereich sich von Zeit zu Zeit ändern kann – ein Signal wählen, das den Längenbereich liefert.
Geben Sie die korrekte Längeneinheit für eine passende Beschriftung an (m, mm, ...)
Die tatsächliche Länge sollte von einem analogen Längensignal geliefert werden, welches aus der Auswahlliste gewählt werden kann.
Sie können den Wert der Längenauflösung einstellen, um den längengesteuerten Vorschub des Graphen etwas sanfter zu machen.
Der Parameter Rücksetzen der Länge, wenn sie kleiner ist als ... m legt die Grenzschwelle für das Längensignal fest. Zeigt die tatsächliche Länge eine plötzliche Verringerung von mehr als dem angegebenen Wert, so wird sie zurückgesetzt und der Vorschub startet wieder.
Je nach Vorschub-Modus treten verschiedene Verhalten auf:
|
Modus |
Verhalten |
|---|---|
|
Vorschub |
Der Längenwert bestimmt den sichtbaren Bereich der Basisachse. Die Basisachse startet bei 0 und bewegt sich in die angegebene Richtung bis der Längenwert zurückgesetzt wird. Dann folgt eine Lücke, die den Längen-Reset anzeigt, und der Bildlauf startet wieder sobald der Längenwert erneut steigt. |
|
Fixiert und löschen bei maximaler Länge |
Die fixierte Basisachse zeigt eine Skala von 0 bis zum Längenbereichswert. Die Kurve wird in die angegebene Richtung bewegt. Beim Zurücksetzen des Längensignals wird der Graph gelöscht. Erreicht die Kurve das Ende der Skala vor dem Längen-Reset (Längenbereich ist kleiner als die Ist-Länge), dann wechselt die Basisachse auf einen weiteren Längenbereich. |
|
Fixiert und doppelter Längenbereich bei maximaler Länge |
Die fixierte Basisachse zeigt eine Skala von 0 bis zum Längenbereichswert. Die Kurve wird in die angegebene Richtung bewegt. Beim Zurücksetzen des Längensignals wird der Graph gelöscht. Erreicht die Kurve das Ende der Skala vor dem Längen-Reset (Längenbereich ist kleiner als die Ist-Länge), dann wird die Basisachse auf den doppelten Längenbereich skaliert. Die Kurve rückt weiter bis zum Mittelpunkt der Basisachse. Wird das Ende der Skalierung vor dem Längen-Reset erreicht, wird die Skala erneut gedoppelt (auf das 4-fache des ursprünglichen Grenzbereichs). |
|
Fixiert und Längenbereich bei maximaler Länge erweitern um x m |
Die fixierte Basisachse zeigt eine Skala von 0 bis zum Längenbereichswert. Die Kurve wird in die angegebene Richtung bewegt. Beim Zurücksetzen des Längensignals wird der Graph gelöscht. Erreicht die Kurve das Ende der Skala vor dem Längen-Reset (Längenbereich ist kleiner als die Ist-Länge), dann wird die Basisachse um die angegebene Länge erweitert. |
|
Fixiert und Schreiben bei maximaler Länge beginnen |
Die fixierte Basisachse zeigt eine Skala von 0 bis zum Längenbereichswert. Die Kurve wird in die angegebene Richtung bewegt. Beim Zurücksetzen des Längensignals wird der Graph gelöscht. Erreicht die Kurve das Ende der Skala vor dem Längen-Reset (Längenbereich ist kleiner als die Ist-Länge), dann bewegt sich die Basisachse mit Vorschubgeschwindigkeit. |
