Im Knoten Kurve legen Sie die Darstellung des Signalstreifens und der Kurven fest.
Sie können innerhalb einer Trendkurven-Signalanzeige für jeden Signalstreifen (Kurve) einen Titel definieren. Sie können einen Titel eingeben und Schriftart, Text- und Hintergrundfarbe und Ausrichtung der Titelzeile bestimmen.
Im Feld Höhe kann die Höhe des Graphen in Pixel eingestellt werden.
Die Dynamische Sichtbarkeit ermöglicht es, das gesamte Signal über ein digitales Signal sichtbar oder unsichtbar zu steuern. Dies entspricht der manuellen Funktion, die über das Monitorsymbol aktiviert werden kann.

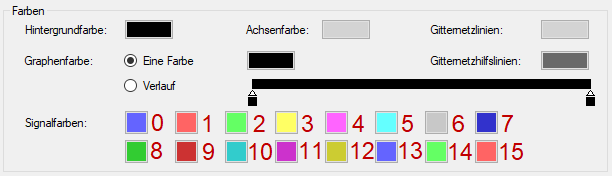

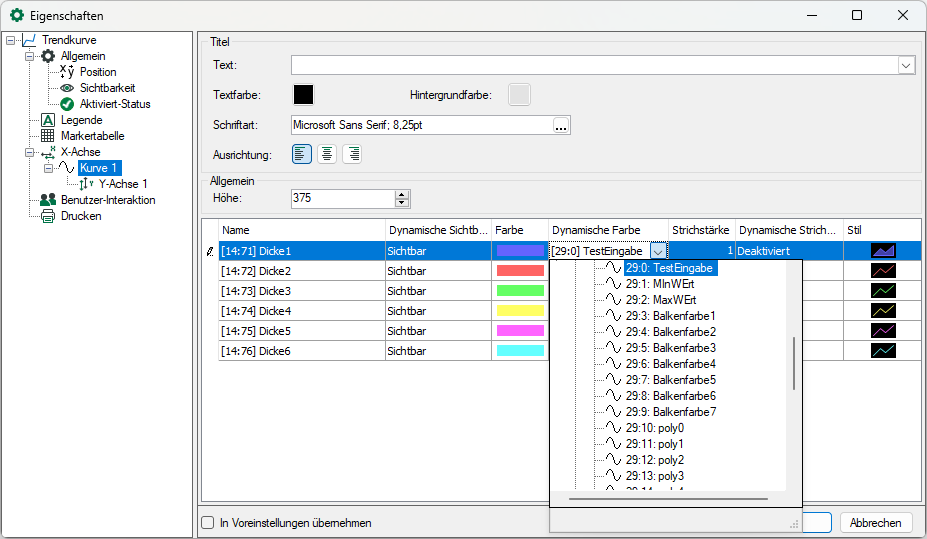

Die Farbe eines Signals kann dynamisch sein. Sie kann von einem anderen Signal gesteuert werden. In der Signaltabelle der Kurveneigenschaften können Sie das Signal für dynamische Farben festlegen (siehe Abb. oben). Dieses Signal muss ein Analogsignal von 0-15 sein. Zur Auswahl stehen 16 verschiedene Farben und je nach Wert wählt das Farbsignal eine von ihnen aus. Die 16 Farben können Sie in den Eigenschaften der Trendkurve bestimmen (siehe Abb. unten).
Die Sichtbarkeit und Strichstärke eines Signals können fest eingestellt werden oder dynamisch von einem anderen Signal gesteuert werden. So kann beispielsweise bei einem bestimmten Status die Kurve sichtbar oder nicht sichtbar sein oder die Strichstärke breiter dargestellt werden.
In der Spalte Stil kann die Kurvendarstellung mit oder ohne Füllung ausgewählt werden.
Kurveneigenschaften von Vektorsignalen

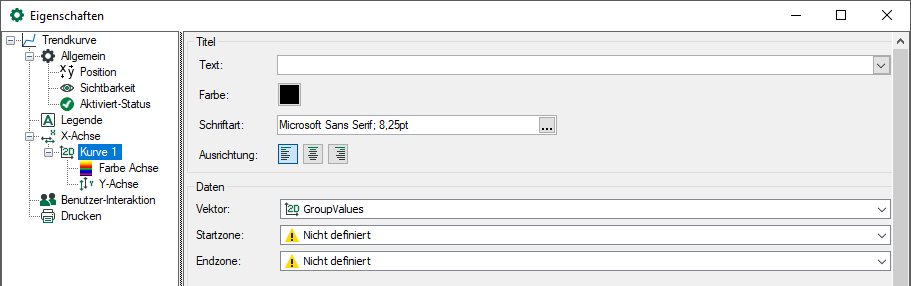

Wenn Vektorsignale auf die Trendkurve gelegt wurden, können zusätzlich die Optionen Start- und Endzone eingestellt werden. Ein Vektorsignal besteht aus einer Gruppe von mehreren Einzelsignalen, die eine so genannte Zone beschreiben. Wenn nur ein Teil der Zone angezeigt werden soll, kann eine Startzone und eine Endzone definiert werden.
Beispiel: Mehrere Signale messen die Dicke eines Bandes in verschiedenen Zonen über die Breite und sind in einem Vektor zusammengefasst. Wenn Sie beispielsweise die Randbereiche des Bandes ausblenden wollen, können Sie den gewünschten mittleren Bereich über Start- und Endzone definieren.
