Der Dialog Farbachse steht nur dann zur Verfügung, wenn Vektorsignale auf die Trendkurve gelegt wurden.

Im Gegensatz zur Standard-Trendkurve kann die ibaQPanel-Trendkurve 2D-Falschfarbendiagramme anzeigen, die Sie vielleicht schon aus ibaAnalyzer kennen.

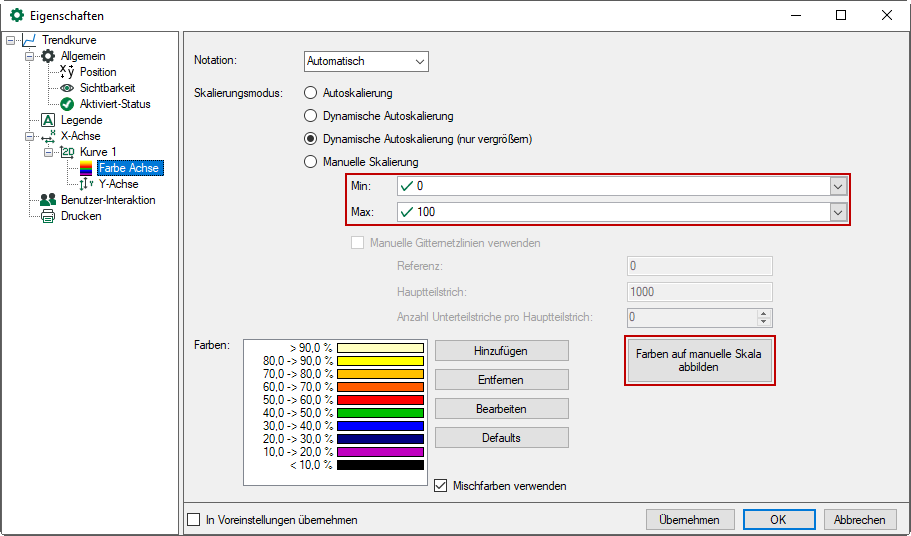

Die rot umrahmten Parameter in der Abbildung oben sind nur in den Eigenschaften der Trendkurve verfügbar.

Das Farbachsenschema wird automatisch angewendet, sobald ein Vektorsignal einer Trendkurve zugeordnet wurde. Die Werte der Vektorsignale werden durch die Farben dargestellt.

Sofern Sie die Skalierung der Farbachse manuell vornehmen, können Sie den oberen und unteren Grenzwert der Skala einstellen. Ein Klick auf die Schaltfläche <Farben auf manuelle Skala abbilden> zeigt Ihnen die Entsprechungen zwischen den Skalenwerten und den Farben im Farbschema an. Je nach Bedarf können Sie Farben hinzufügen, ändern oder löschen.

Aktivieren Sie die Option <Mischfarben verwenden> um fließende Farbübergänge zu erhalten.
