Layout Register

Funktion

Ein Layout-Register besteht aus mehreren Registern, wobei jedes Register ein bereits bestehendes Layout und dessen Inhalte visualisiert. Die Layouts selbst können direkt in einem Layout-Register verändert werden, oder im ursprünglichen Layout. Durch einfaches Anklicken der Register kann der Anwender zwischen den Layouts umschalten. Außerdem kann mit einem Button, siehe Kapitel Button, zwischen den Layouts umgeschaltet werden. Sichtbarkeit und die Anzeige eines Layouts können mit Hilfe von digitalen Signalen gesteuert werden.

Hinweis

In einem Layout kann man verschiedene Elemente verwenden. Unter anderem ein Layout-Register. Dieses enthält wiederum eigene Elemente. Achten Sie deshalb darauf, ob das Layout-Register als ein Element des Gesamt-Layouts markiert ist oder ein Element des eingebetteten Layout-Registers. In einem sehr dichten Layout kann es jedoch schwierig sein, das Layout-Register zu markieren. Schalten Sie deshalb zunächst in den Entwurfsmodus mit einem Rechtsklick außerhalb des Layout-Registers (oder <Strg> + <D>), dann lässt sich das Layout-Register mit einem Mausklick markieren und dessen Eigenschaften können verändert werden. Steht der Cursor dagegen innerhalb des Layout-Registers und man schaltet mit einem Rechtsklick in den Entwurfsmodus, so erreicht man die Elemente des aktuell angezeigten Layouts.

Konfiguration

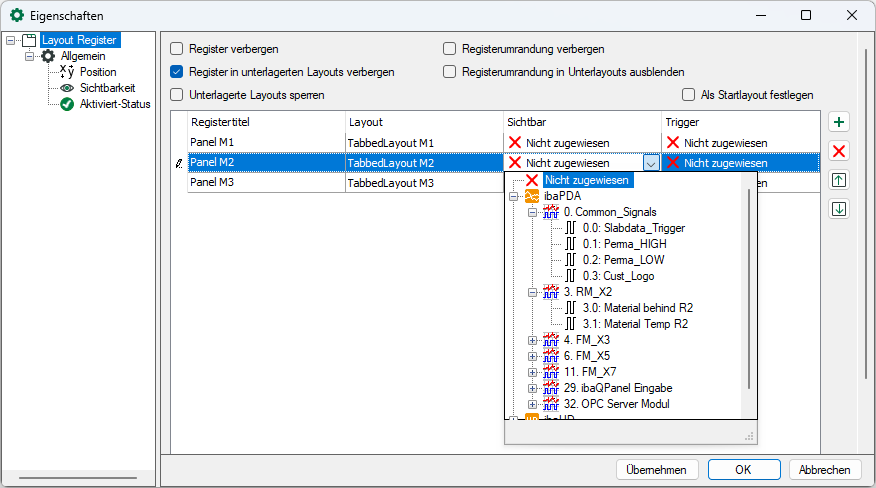

Der Eigenschaftendialog besteht im Wesentlichen aus 4 Spalten:

• Name: Der hier eingegebene Name wird im Reiter des Registers angezeigt. Der Name sollte eindeutig sein.

• Layout: Wählen Sie aus der Auswahlliste das anzuzeigende Layout aus. Das Layout selbst, in dem das Layout-Register angelegt wird, kann nicht ausgewählt werden.

• Sichtbar: Hier kann ein digitales Signal aus dem Signalbaum ausgewählt werden, das die Sichtbarkeit des Registers steuert. Bei fallender Flanke des Signals wird das Register verborgen, bei steigender Flanke ist es wieder sichtbar.

• Trigger: Bei steigender Flanke des hier ausgewählten digitalen Signals wird das Register ausgewählt, d. h. in den Vordergrund gestellt.

Mit den Checkboxen können Sie festlegen, ob die Register oder auch Register in unterlagerten Layouts verborgen oder angezeigt werden, ob die Registerumrandung im Layout oder in unterlagerten Layouts verborgen oder angezeigt wird, und ein Start-Layout festlegen.

Hinweis
	Die Umschaltung von Layouts innerhalb eines Layout Registers kann über die Register-Tabs erfolgen. Wenn diese nicht angezeigt werden sollen, besteht die Möglichkeit, dies über Signale zu steuern oder entsprechende Buttons anzulegen. Mit der Aktion "Ansicht umschalten" man kann ein Layout eines Layout-Registers auswählen.
