Symbol

Funktion

Das Symbol-Objekt ermöglicht das Platzieren einer Grafik im SVG-Format in der QPanel-Oberfläche. SVG-Grafiken sind skalierbare Vektorgrafiken, die sich stufenlos und ohne Qualitätsverlust vergrößern lassen. Eigenschaften, wie Füllfarbe und Kontur, können für das Symbol generell geändert werden. Das Symbol kann zudem gedreht und skaliert werden. Beachten Sie jedoch, dass Symbole, die aus sehr vielen Elementen bestehen, lange Ladezeiten benötigen. Wenn zusätzlich eine Dynamisierung angewendet wird, kann dies zu einer Überlastung des Rechners führen.

Konfiguration

Für ein dynamisches Verhalten der Eigenschaften lesen Sie Kapitel Dynamisierung.

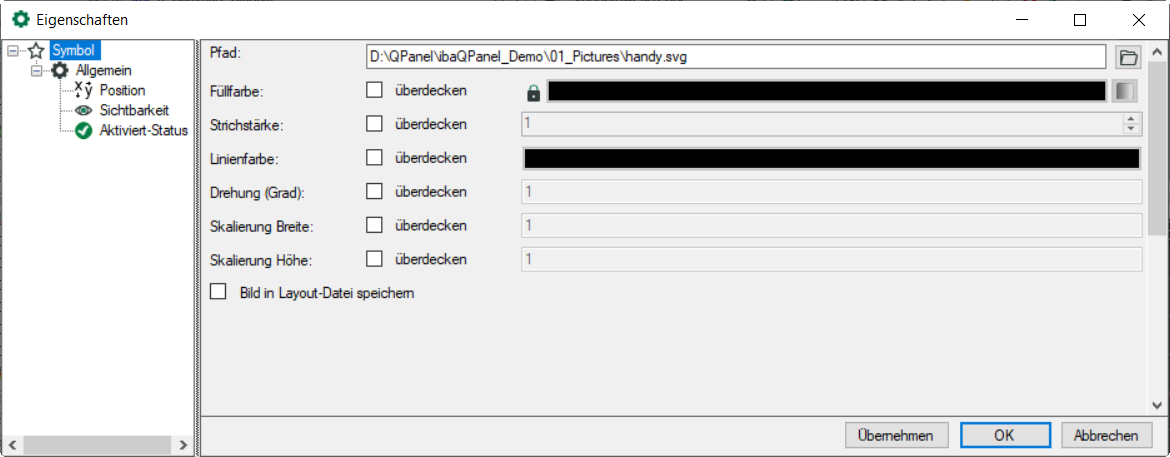

Wählen Sie über den Browser-Button den Symboldateipfad aus. Eine Eigenschaft des Symbols kann nur geändert werden, wenn das Auswahlfeld „überdecken" markiert ist.

Füllfarbe, Strichstärke und Linienfarbe können nur generell für das Symbol geändert werden. So wird beispielsweise die Füllfarbe auf alle Flächen des Symbols angewendet. Mit einem Klick auf den Füllungsbutton können Sie eine feste Farbe oder einen Farbverlauf definieren.

Beispiel:

Symbol im Original	Symbol mit überdecktem Farbverlauf	Symbol mit überdeckter Linienfarbe

Der Originalzustand wird wieder hergestellt, wenn das Auswahlfeld „überdecken" für die jeweilige Eigenschaft deaktiviert wird.

Das Symbol kann auch gedreht bzw. skaliert werden. Geben Sie hierzu einen Drehwinkel bzw. Skalierungsfaktor für Höhe oder Breite ein.

Zudem besteht die Möglichkeit, das Symbol in der Layout-Datei zu speichern.
