Funktion
Der Schieberegler dient zur Eingabe von Werten auf ein beschreibbares Signal (Zielsignal). Der Wert kann durch einfaches Ziehen eines Schiebereglers ausgewählt werden.
Das Zielsignal erfordert ein analoges oder digitales Signal eines virtuellen Moduls vom Typ ibaQPanel Eingabe. Das ibaQPanel-Eingabemodul finden Sie im I/O-Manager im Register Analytik unter den virtuellen Modulen.

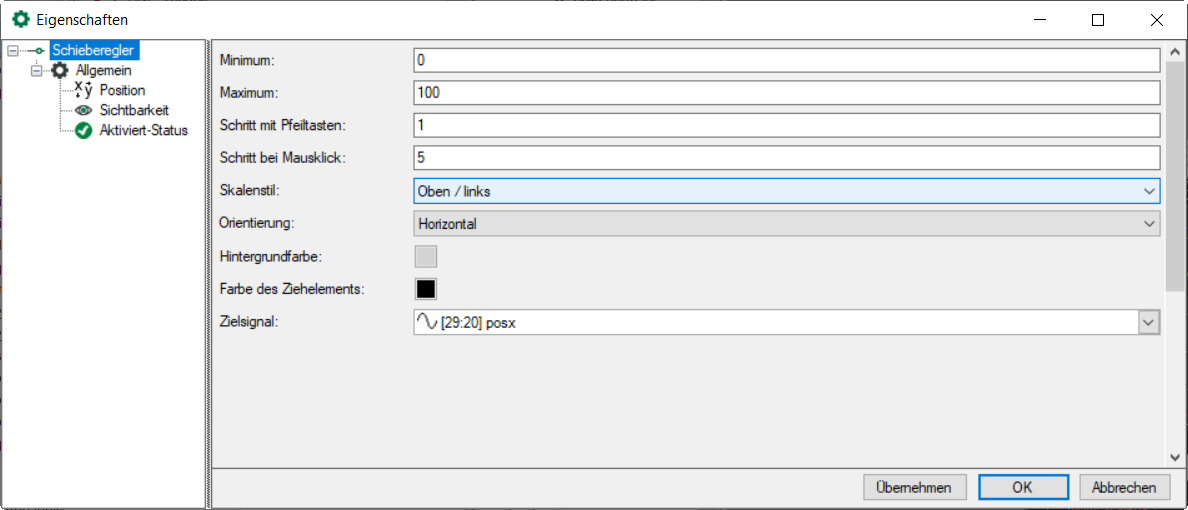

Konfiguration
Mit den Werten Minimum und Maximum definieren Sie den Wertebereich des Schiebereglers.
Sie können das Ziehelement mit gedrückter Maustaste bewegen oder die Pfeiltasten oder einzelne Mausklicks anwenden. In den beiden Feldern Schritt mit Pfeiltaste oder Schritt bei Mausklick legen Sie die jeweilige Schrittweite fest.
Die Orientierung des Schiebereglers können Sie horizontal oder vertikal ausrichten. Dementsprechend kann die Skala unten/rechts oder oben/links angeordnet werden.
Die Hintergrundfarbe und die Farbe des Ziehelements können Sie mit der Farbpalette frei wählen.
Das QPanel-Eingabesignal, das beschrieben werden soll, wählen Sie bei Zielsignal aus.
