Signalbaum

Funktion

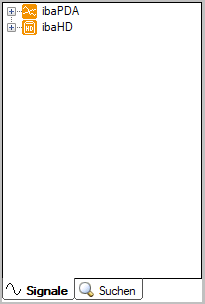

Mit dem Objekt Signalbaum können Signale wie aus einem normalen ibaPDA- oder ibaHD-Signalbaum per Drag & Drop in eine Trendkurve oder ein anderes ibaQPanel-Element gezogen werden, wenn ibaQPanel im Vollbildmodus angezeigt wird und der normale ibaPDA- und ibaHD-Signalbaum nicht sichtbar ist ist und auf diesen aus dem Vollbildmodus aufgrund der eingeschränkten Zugriffsrechte auch nicht zugegriffen werden kann.

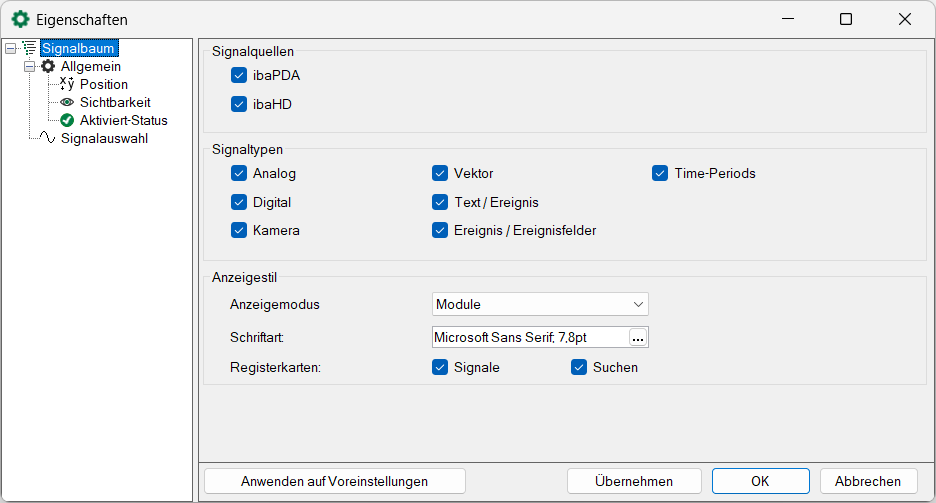

Konfiguration

Sie können auswählen, aus welcher Quelle die Signale stammen und welche Signaltypen angezeigt werden. Es können jeweils mehrere Signalquellen und Signaltypen ausgewählt werden.

Signalquellen

• ibaPDA: der ibaPDA-Signalbaum des aktuell verbundenen ibaPDA-Servers wird angezeigt

• ibaHD: der ibaHD-Signalbaum vom aktuell verbundenen ibaHD-Server wird angezeigt

Signaltypen

• Analog

• Digital

• Kamera

• Vektor

• Text / Ereignis (Ereignisse sind auch Textsignale)

• Ereignis / Ereignisfelder: Ereignisse und die variablen analogen, digitalen oder Textsignale innerhalb einer Ereignismeldung werden angezeigt

• Time-Periods: konfigurierte Time-Periods werden angezeigt

Anzeigestil

Der Anzeigestil bestimmt, wie die Signale im Signalbaum gruppiert werden.

• Gruppen: Signale werden nach Gruppen gruppiert

• Module: Signale werden nach Modul gruppiert

• Signale: Signale werden nicht gruppiert

Sie können die Schriftart und -größe im Signalbaum festlegen.

Hinweis
	Mit der Option Gruppen lässt sich eine anlagenspezifische Ansicht erreichen. Die Gruppen müssen im I/O-Manager von ibaPDA definiert werden.

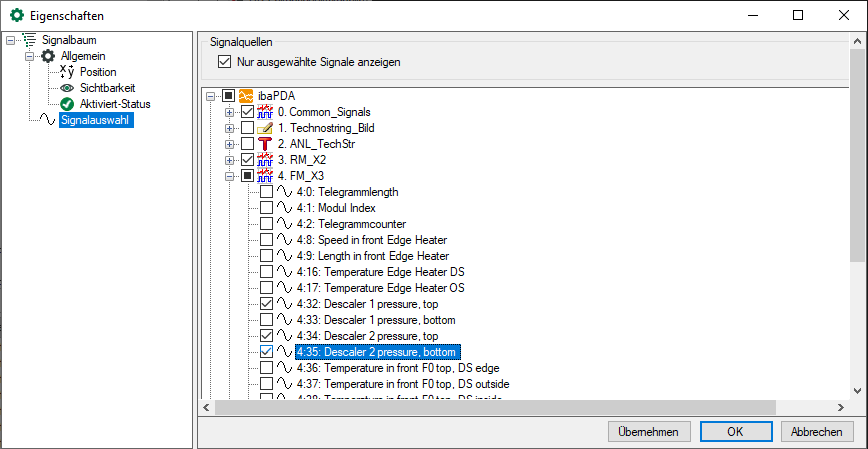

Signalauswahl

Mit der Signalauswahl können Sie festlegen, welche Signale im Signalbaum verfügbar sein sollen. Standardmäßig sind alle Signale verfügbar. Wenn Sie die verfügbaren Signale einschränken möchten, dann wählen Sie Nur ausgewählte Signale anzeigen und treffen Ihre Auswahl über die Kontrollkästchen im Signalbaum.

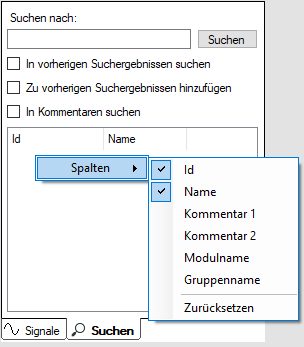

Suche

Die Suchfunktion ermöglicht es dem Benutzer, bestimmte Signale zu finden. Diese Funktion ist ähnlich der Suchfunktion im normalen ibaPDA-Signalbaum. Im Detail gibt es einige Unterschiede. Es ist möglich, auch in Gruppen zu suchen, wenn der Anzeigestil Gruppen ausgewählt ist. Ein weiterer Unterschied ist, dass der Modulname in einer Spalte sichtbar gemacht werden kann.

Die Darstellung des Signalbaums kann über das Kontextmenü beeinflusst werden.

Mit einem rechten Mausklick in einen freien Bereich des Signalbaums können die Befehle zum Auf- und Zuklappen des Baumes ausgewählt werden: Alle erweitern/Alle minimieren
