Für ein dynamisches Verhalten der Eigenschaften, lesen Sie bitte Kapitel Dynamisierung.

Je nach ausgewählter Form werden nur die jeweils relevanten Einstelloptionen angezeigt.

Form

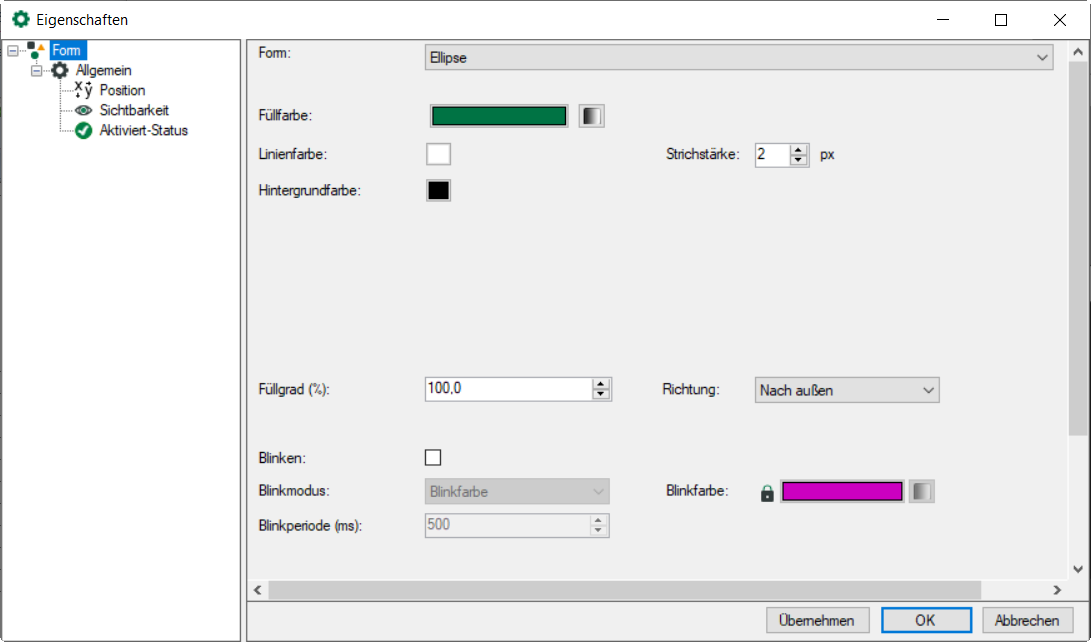

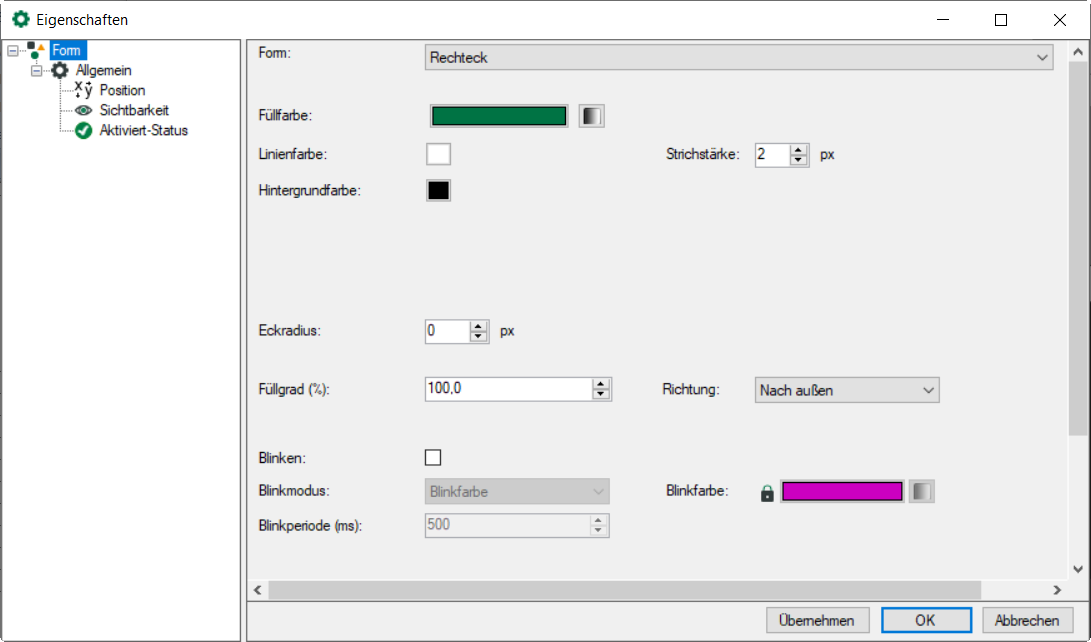

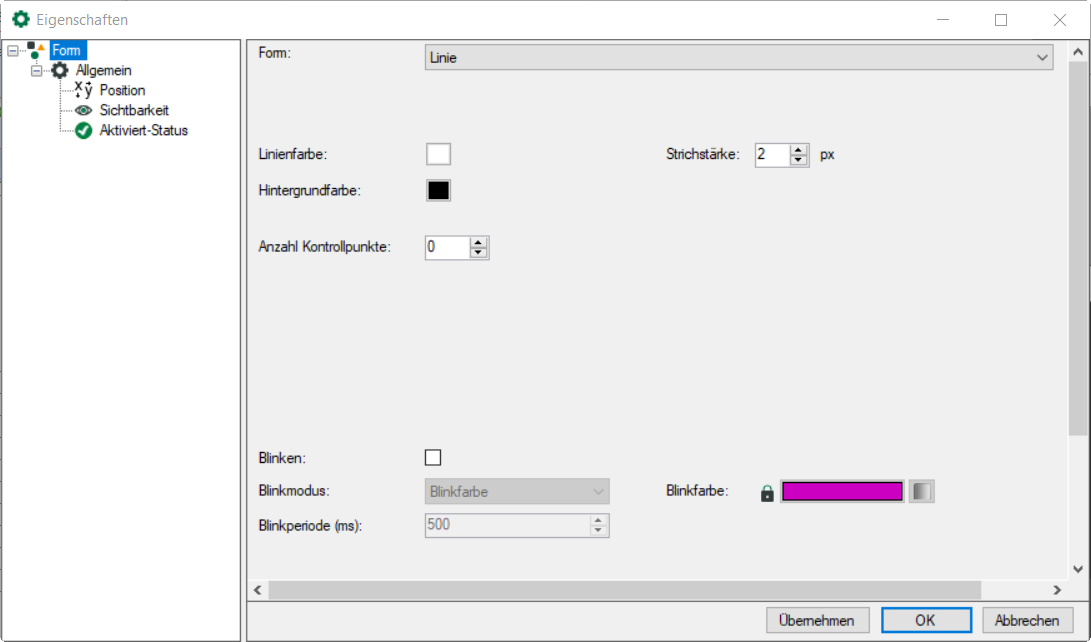

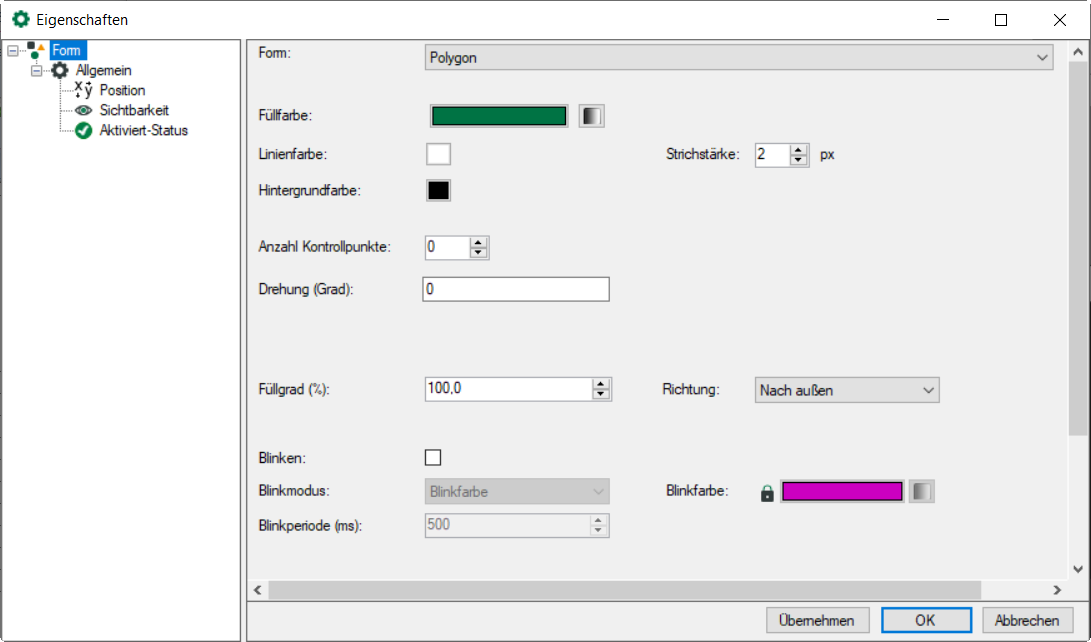

In der Auswahlliste kann der Formtyp gewählt werden: Rechteck, Linie, Ellipse oder Polygon.

Füllfarbe

Wählen Sie im Farbeditor eine Farbe aus oder definieren Sie einen Farbverlauf (nicht verfügbar für Linien).

Linienfarbe/Strichstärke

Wählen Sie die gewünschte Auszeichnung für die Linie.

Hintergrundfarbe

Die Hintergrundfarbe ist bei Linien sichtbar und wenn der Füllgrad einer Form kleiner als 100% beträgt.

Anzahl der Kontrollpunkte

Anzahl der beweglichen Kontrollpunkte, einstellbar für Polygon und Linie.

Eckradius

Für ein Rechteck können abgerundete Ecken definiert werden. Der Wert definiert den Eckradius in Pixel.

Drehung

Ein Polygon kann um den Polygonmittelpunkt gedreht werden. Ein positiver Wert gibt die Drehung in Grad in Uhrzeigerrichtung an, ein negativer Wert dreht gegen den Uhrzeigersinn.

Füllgrad/Richtung

Der Füllgrad gibt an, zu welchem Anteil eine Form gefüllt ist. Füllgrad 100 bedeutet Füllung der gesamten Form. Mit der Richtung wird festgelegt, von welcher Seite die Form gefüllt wird. Zur Auswahl stehen:

• • Von rechts

  • Von links

  • Von oben

  • Von unten

  • Nach außen

Beispiele Füllgrad/Richtung

Rechteck, Füllung grün, 70 von oben, Hintergrund schwarz	Rechteck, Füllung grün, 40 nach außen, Hintergrund schwarz	Ellipse, Füllung grün, 50 von rechts, Hintergrund schwarz

Blinken

Wenn Blinken aktiviert ist, blinkt das Objekt, wenn der Entwurfsmodus beendet ist. Folgende Optionen sind einstellbar:

• • Blinkmodus transparent blinken: Wechsel zwischen sichtbar und unsichtbar Blinkfarbe: Wechsel zwischen oben definierter Füllfarbe und hier einstellbarer Blinkfarbe

  • Blinkperiode (ms) Zeit in Millisekunden einer Periode aus An- und Aus-Zustand
