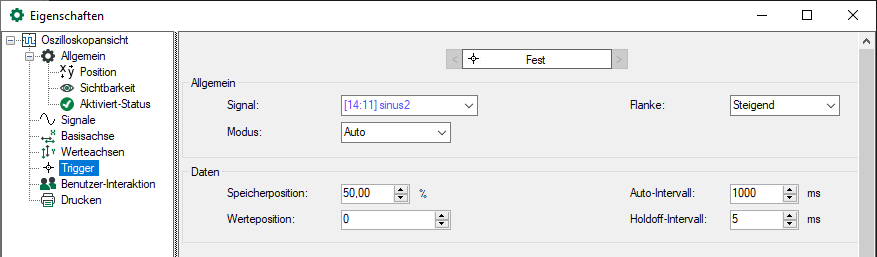

Im Knoten Trigger wählen Sie das Triggersignal aus.

Allgemein

Standardmäßig ist das Triggersignal das erste Signal, das aus dem Signalbaum in die Oszilloskopansicht gezogen wird. Über die Auswahlliste kann ein anderes Signal ausgewählt werden.

Es gibt vier Möglichkeiten zur Auswahl, auf welche Flanke getriggert wird:

  • steigend: Trigger kann nur auf der steigenden Flanke eines Triggersignals auslösen

  • fallend: Trigger kann nur auf der fallenden Flanke eines Triggersignals auslösen

  • beide: Trigger kann sowohl auf der fallenden als auch auf der steigenden Flanke eines Triggersignals auslösen.

  • abwechselnd: Wenn Trigger zuvor auf der steigenden/fallenden Flanke ausgelöst hat, wird er nun auf der fallenden/steigenden Flanke auslösen.

Es gibt 4 Trigger-Modi:

  • Normal: Trigger löst jedes Mal aus, wenn das Triggersignal den Triggerwert passiert

  • Single: Trigger löst einmalig aus, wenn das Triggersignal den Triggerwert zum ersten Mal passiert.

  • Auto: Wie Normal, jedoch löst Trigger auch aus, wenn Timeout ausläuft.

  • Auto Level: Wie Auto, jedoch ist der Triggerwert gleich dem Mittelwert des Triggersignals

Trigger-Modus und -Flanke können in der Symbolleiste oder im Dialog Eigenschaften der Ansicht eingestellt werden.

(siehe dazu auch Kapitel Übersicht)

Daten

  • Speicherposition: Angezeigte Position innerhalb des Speicherbereichs

  • Auto-Intervall: Wird im Auto/Auto-Level Mode benutzt. Maximale Zeit bis der Trigger wieder gesetzt wird. Es kann aber auch automatisch trotzdem früher getriggert werden, da immer die Eingangsdaten gescannt werden.

  • Werte-Position: Damit wird der Y-Trigger auf einen festen Wert vorbesetzt.

  • Hold-Off Intervall: Zeit, in der nach einem ausgelösten Trigger die Eingangsdaten nicht gescannt werden. Damit kann ein Auslösen eines Triggers für eine bestimmte Zeit vermieden werden.

Um den Trigger zu aktivieren, drücken Sie auf die Schaltfläche Play in der Symbolleiste. Zum Deaktivieren des Triggers drücken Sie die Schaltfläche Stopp . Ist der Trigger deaktiviert findet kein Abtasten der eingehenden Messungen statt.

Der Trigger einer Ansicht wird auf dem Streifen durch einen kleinen Kreis mit einem Punkt in der Mitte dargestellt. Sofern der Trigger bewegt werden kann, erscheinen Trigger-Marker an der Seite des Diagramms in der Nähe der Basis- und Werteachsen. Der Trigger kann dann durch Ziehen dieser Marker bewegt werden.
