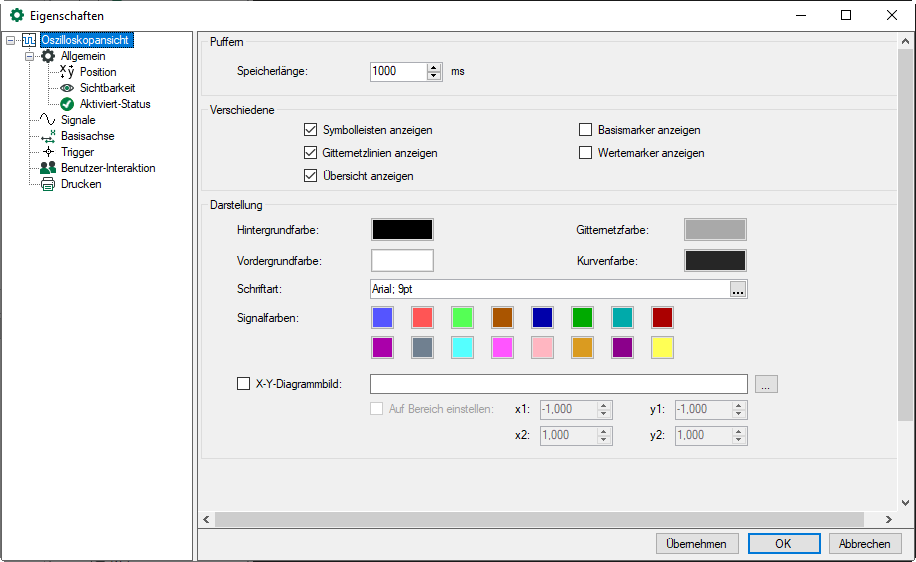

Im Eigenschaftsdialog wird das Aussehen der Oszilloskopansicht festgelegt.

Puffer

Die Oszilloskopansicht verfügt über eine benutzerdefinierte Speichergröße, die im Feld Speicherlänge in Millisekunden angegeben wird. Dadurch wird festgelegt, wie viele Messungen für alle Signale der Ansicht gepuffert werden. Die Länge ist jedoch begrenzt, je nachdem welche Zeitbasen der Signale gerade in der Ansicht eingestellt sind. Wenn Sie also ein neues Signal hinzufügen, könnte sich die Speicherlänge ändern.

Verschiedene

Durch Setzen von Häkchen werden die aufgezählten Objekte (Symbolleisten, Gitternetzlinien, Übersicht, Basis- und Wertemarker) in der Oszilloskopansicht angezeigt oder verborgen.

Marker können auch in der Symbolleiste aktiviert/deaktiviert werden.

Darstellung

Hier werden die Farben der Anzeige und die Schriftauszeichnung festgelegt.

Im Anzeigemodus X-Y kann in der Oszilloskopansicht eine Grafikdatei als Hintergrundbild verwendet werden. Um die Bildanzeige zu aktivieren bzw. deaktivieren, setzen bzw. entfernen Sie das Häkchen im Auswahlfeld X-Y Diagrammbild.

Geben Sie den Pfad- und Dateinamen der Grafikdatei in das entsprechende Feld ein oder nutzen Sie den Browser-Button, um die Datei auszuwählen.

Die Option Auf Bereich einstellen erlaubt es, die Größe und Position des Hintergrundbildes zu definieren. Indem Sie die Koordinaten x1/y1 und x2/y2 bestimmen, können Sie die 4 Ecken des Bildes auf die X/Y-Skalen innerhalb der Ansicht ausrichten.

Wennn die Option Auf Bereich einstellen deaktiviert ist, dann wird das Hintergrundbild immer auf die Größe der Oszilloskopansicht skaliert.

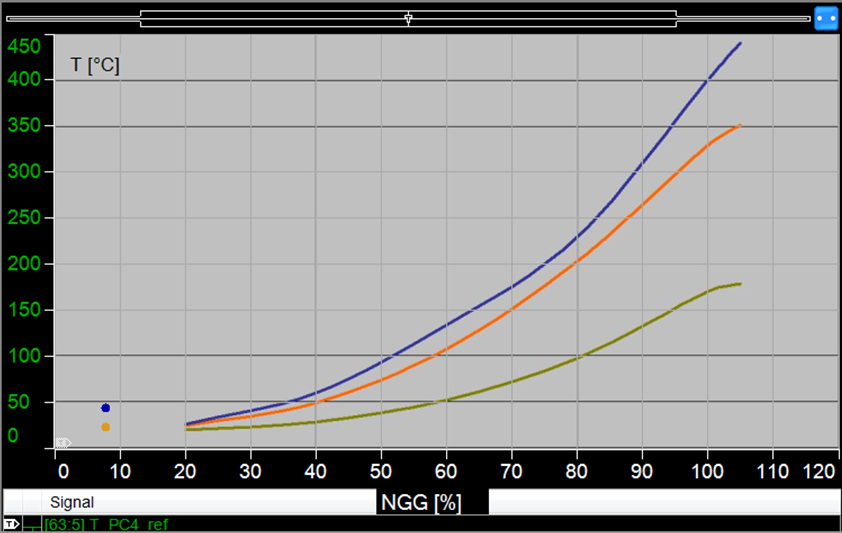

Beispiel:

Kennlinienfeld (Bild) als Hintergrund für die gemessenen Daten.
