Funktion und Eigenschaften einer Oszilloskopansicht in ibaQPanel entsprechen denen einer normalen Oszilloskopansicht in ibaPDA. Jede Ansicht unterstützt eine Basisachse und mehrere Signale auf verschiedenen Werteachsen.

Signale können aus dem Signalbaum von ibaPDA in die neue Ansicht gezogen werden. Wird ein Signal einem Streifen hinzugefügt, so wird eine neue Werteachse erzeugt. Um ein Signal einer bereits bestehenden Achse hinzuzufügen, legen Sie das Signal auf der Achse ab. Die Farbe einer Werteachse entspricht der Farbe des ersten Signals, das sie enthält.

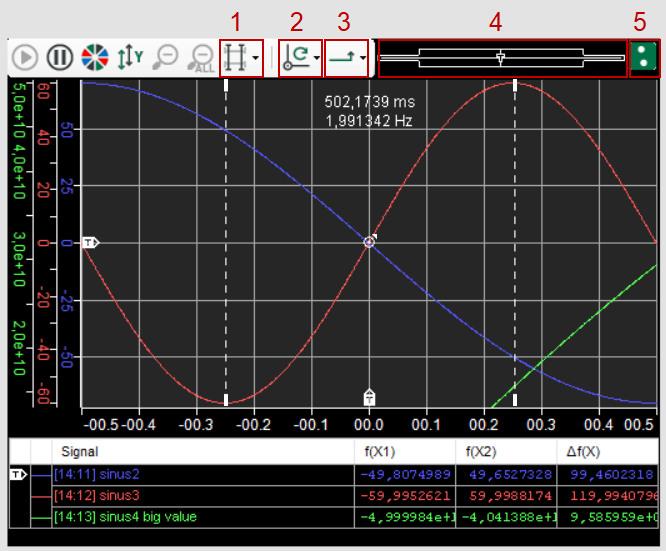

Die Oszilloskopansicht bietet einige spezielle Anzeige- und Bedienelemente. Die Beschreibung hierfür finden Sie in Kapitel Anzeigeelemente.

1 Markeranzeige 2 Trigger-Modus 3 Trigger-Flanke 4 Speicherlänge 5 Status des Triggers
