Funktion
Das Optionsfeld dient zur Eingabe eines Signalwertes auf ein beschreibbares Signal (Zielsignal). Es können mehrere Optionen mit unterschiedlichen Signalwerten definiert werden. Durch Anklicken kann eines der Optionsfelder ausgewählt werden und der Wert wird auf das Zielsignal geschrieben.
Das Zielsignal erfordert ein analoges oder digitales Signal eines virtuellen Moduls vom Typ ibaQPanel Eingabe oder vom Typ ibaQPanel Texteingabe für die Eingabe von Texten. Die Module ibaQPanel Eingabe und ibaQPanel Texteingabe finden Sie im I/O-Manager im Register Analytik unter den virtuellen Modulen.
Hinweis |
|
|---|---|
 |
Der Wert muss eindeutig sein. Bei mehreren gleichen Werten wird der Text des zuerst gefundenen Wertes angezeigt (Suche von oben nach unten). |
Konfiguration
Darstellung

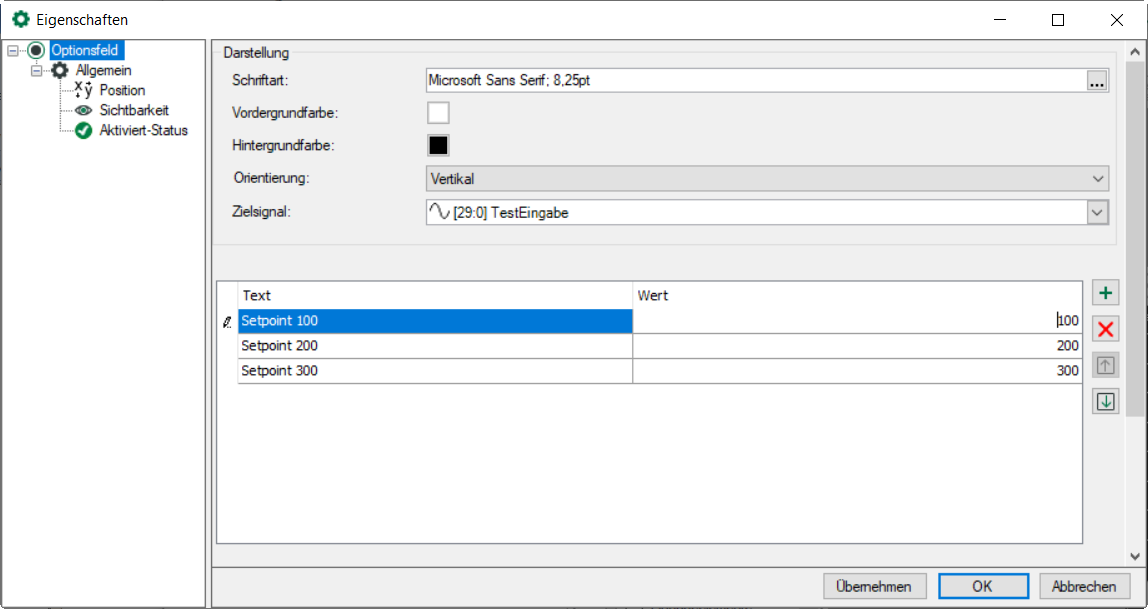

Wählen Sie hier die Schriftart des angezeigten Textes, Hintergrund- und Vordergrundfarbe (= Textfarbe). Mit der Orientierung können Sie definieren, ob die Optionsfelder vertikal oder horizontal angeordnet werden. Bei Zielsignal wählen Sie das ibaQPanel-Eingabesignal aus, das beschrieben werden soll. In der Tabelle definieren Sie den angezeigten Text und den dazugehörigen Wert. Die Buttons rechts erleichtern die Bearbeitung der Liste:
|
|
Fügt eine neue Zeile ein |
|
|
Löscht die markierte Zeile |
|
|
Verschiebt die markierten Zeilen nach oben oder unten |
Beispiel
