Funktion

Das Bild-Anzeigeobjekt ermöglicht das Platzieren eines Bildes (Grafik, Foto, etc.) in der QPanel-Oberfläche. Eine Bilddatei kann statisch geladen werden, oder der Bilddateiname kann auch über ein Textsignal bzw. Textkanal vorgegeben werden, so dass das Bild dynamisch wechseln kann.
Konfiguration

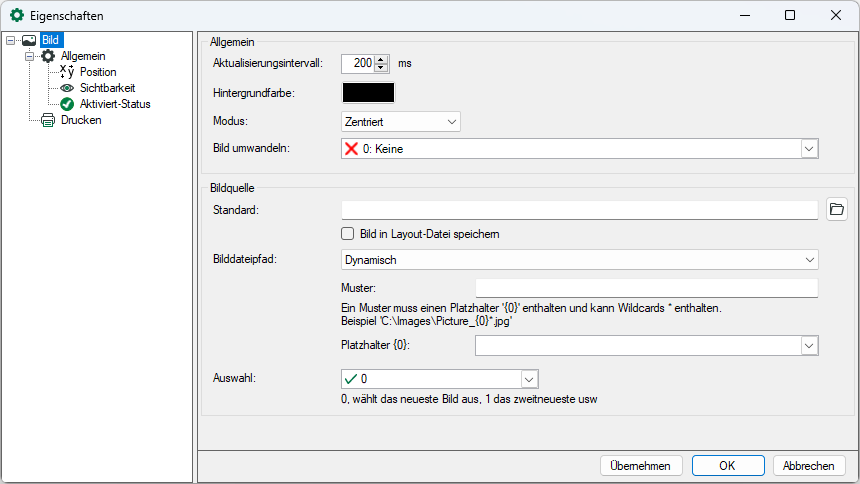

Im Eigenschaftendialog können Aktualisierungsintervall und Hintergrundfarbe eingestellt werden.

Für den Darstellungsmodus stehen 3 Optionen zur Auswahl:

  • Zentriert: das Bild wird in Originalgröße in der Mitte des Objekts abgebildet

  • Zoom: das Bild wird in das Objekt eingepasst, jedoch im Originalgrößenverhältnis

  • Strecken: das Bild wird in Höhe und Breite an das Objekt angepasst.

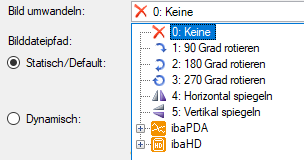

In der Auswahlliste Bild umwandeln haben Sie mehrere Optionen zur Auswahl, das Bild zu transformieren:

  • 90° rotieren

  • 180° rotieren

  • 270° rotieren

  • horizontal spiegeln

  • vertikal spiegeln

Das Bild kann fest umgewandelt werden, indem man die gewünschte Art auswählt. Oder man gibt den Wert 0..5 über ein analoges Signal vor, um die Umwandlung dynamisch vorzunehmen.

Bilddateipfad

Der Bilddateipfad kann statisch oder dynamisch angegeben werden. Wählen Sie in der Auswahlliste einer der folgenden Optionen. Je nach Auswahl ändern sich die nachfolgenden Eingabefelder.

  • Statisch

  • Dynamisch

  • Ordner überwachen

Statisch

Wählen Sie im Dateibrowser eine Bilddatei aus. Die Bilder können jedes Bitmap-Bild-Format haben, wie z. B. bmp, jpg, png, usw.

Wenn diese Option nicht ausgewählt ist, aber trotzdem ein Bild mit Pfad eingetragen ist, dann wird dieses Bild als Defaultbild angezeigt und ersetzt das iba-Defaultbild.

Dynamisch

Sie können den Bilddateinamen über ein angelegtes Textsignal oder einen Textkanal vorgeben. Hier muss der gesamte Bilddateipfad angegeben werden. Der Bilddateipfad kann auch einem bestimmten Muster folgen, er muss einen Platzhalter und kann Wildcards (*) enthalten. Geben Sie das Muster mit einem Platzhalter für das Textsignal ein. Beispiel: C:\images\picture{0}. Das Textsignal können Sie in der Auswahlliste auswählen.

Ordner überwachen

Ordner können nach neuen Bilddateien überwacht werden. Geben Sie hierzu den Ordner und das Bilddateiformat an. Bei Auswahl können Sie definieren, ob das neueste, zweitneueste usw. Bild angezeigt werden soll. "0" wählt das neueste Bild aus, "1" das zweitneueste, usw.

Zudem besteht die Möglichkeit, das Bild in der Layout-Datei zu speichern. Wie bei allen QPanel-Elementen, können Position und Sichtbarkeit des Bildes mit einem Signal in den Unterzweigen „Position" und „Sichtbarkeit" gesteuert werden. Mit der Anzeige beweglicher Bilder lassen sich beispielsweise Anlagen visualisieren, Bewegungen simulieren oder optische Warnmeldungen bei Erreichen eines bestimmten Zustandes ausgeben.
