Der einzige Unterschied zur normalen Trendkurve sind die Eigenschaften der X-Achse.

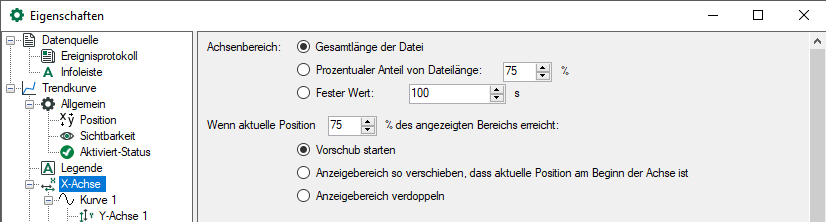

In der Offline-Trendkurve kann der Bereich der X-Achse eingestellt werden. Sie können den gesamten Bereich auswählen oder einen Teilbereich anzeigen lassen: entweder einen Prozentteil des gesamten Bereichs oder einen fest einstellbaren Bereich. Dies ermöglicht ein "Durchschieben" der angezeigten Daten.

Wenn die X-Achse nur einen Teilbereich anzeigt, können Sie vorgeben, wie mit den verborgenen Bereichen verfahren wird. Zunächst wird eingestellt, welchen Anteil (in Prozent) des sichtbaren Bereichs die Live-Position erreicht haben sollte bis die Anzeige umschaltet. Für die neue Anzeige stehen 3 Einstellungen zur Auswahl.

• Vorschub starten: Der Bereich bleibt gleich groß, kann aber gescrollt werden.

• Anzeigebereich so verschieben, dass aktuelle Position am Beginn der Achse ist: Der Bereich bleibt gleich groß, der Anfangspunkt wandert jedoch mit der Live-Position.

• Anzeigebereich verdoppeln: Der X-Achsenbereich wird verdoppelt.

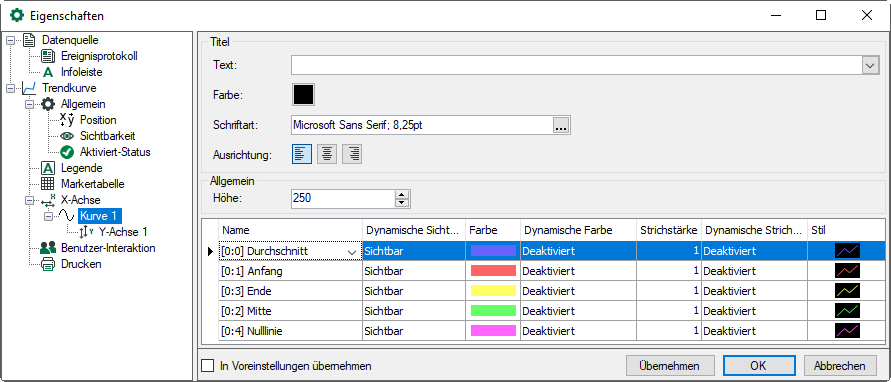

Im Feld Höhe können Sie die Höhe des Graphen in Pixel einstellen.

Mit der Dynamische Sichtbarkeit ist es möglich, die Sichtbarkeit des Signals über ein digitales Signal zu steuern. Das Signal muss in der Messdatei vorhanden sein. Dies entspricht der manuellen Funktion, die mit dem Augen-Icon erreicht werden kann.

Die Farbe eines Signals kann dynamisch sein. Sie kann von einem anderen Signal gesteuert werden. In der Signaltabelle der Kurveneigenschaften können Sie das Signal für dynamische Farben festlegen (siehe Abbildung oben). Dieses Signal muss ein Analogsignal von 0-15 sein. Zur Auswahl stehen 16 verschiedene Farben und je nach Wert wählt das Farbsignal eine von ihnen aus. Die 16 Farben können Sie in den Eigenschaften der Trendkurve bestimmen (siehe Kapitel Kurve).

Die Strichstärke eines Signals kann fest eingestellt werden oder dynamisch von einem anderen Signal gesteuert werden. So kann beispielsweise bei einem bestimmten Status die Strichstärke breiter dargestellt werden. Wählen Sie in der Auswahlliste der jeweiligen Spalte das Signal, das die Eigenschaft steuert.

In der Spalte Stil kann die Kurvendarstellung mit oder ohne Füllung ausgewählt werden.
