Funktion
Mit der Offline-Trendkurve lassen sich Signale aus einer abgeschlossenen Messdatei (*.dat) anzeigen, aber auch csv- und txt-Dateien. Sämtliche in der Messdatei enthaltenen Informationsfelder inklusive Signalbaum werden geladen. Zudem ist es möglich, Dateien in der Offline-Anzeige automatisch bzw. getriggert zu laden, beispielsweise immer dann, wenn eine Messdatei abgeschlossen ist. Damit hat der Anwender die Möglichkeit, abgeschlossene Messungen mit der aktuellen Anzeige zu vergleichen. Aus Mess- oder Textdateien können sowohl zeit- als auch längenbasierte Signale parallel zur aktuellen Aufzeichnung angezeigt werden.
Mit der Offline-Trendkurve können auch Vektorsignale und traversierende Vektoren angezeigt werden. Siehe auch Kapitel Traversierender Vektor
Konfiguration
Die Offline-Trendkurve verhält sich wie eine Standard-Trendkurve, die Daten werden jedoch aus einer Datei geladen.
Über eine ladbare Musterdatei kann man sich die gewünschte Anzeige von Signalen per Drag & Drop aus dem Signalbaum zusammenstellen.

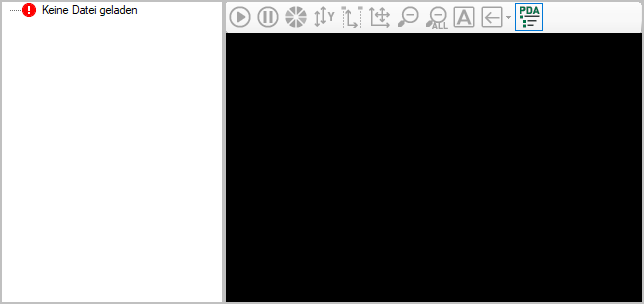

Die Anzeige besteht aus zwei Teilen. Im linken Teil wird der Signalbaum der aktuell geladenen Messdatei angezeigt, im rechten Teil die Trendkurve.
Der Signalbaum kann angezeigt oder verborgen werden über das Kontextmenü des Signalbaums und der Trendkurve oder über einen Button in der Toolbar der Trendkurve.

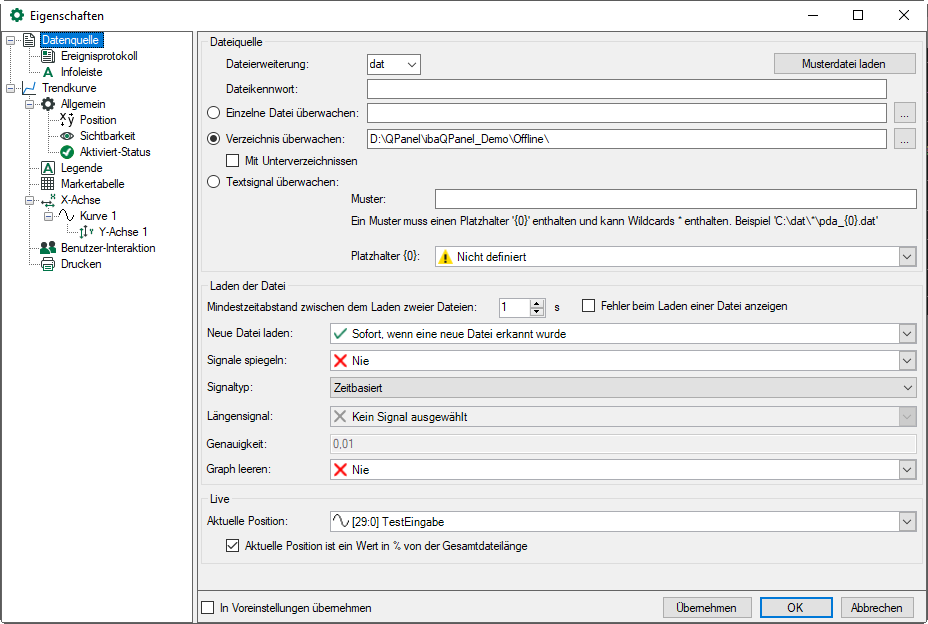

Um eine Datei zu laden, öffnen Sie den Eigenschaftendialog der Offline-Trendkurve über das Kontextmenü.
