Funktion

Das Objekt dient zur Eingabe von numerischen Werten auf ein beschreibbares Signal (Zielsignal). Der Wert kann durch Anklicken der Schaltflächen oder durch Scrollen mit dem Mausrad vergrößert oder verkleinert werden. Der Wert kann auch manuell eingegeben werden.

Das Signal wird bei einer Änderung des Wertes unmittelbar aktualisiert. Je länger eine Schaltfläche gedrückt wird, desto schneller ändert sich der Wert.

Das Zielsignal erfordert ein analoges Signal eines virtuellen Moduls vom Typ ibaQPanel Eingabe. Das Modul ibaQPanel Eingabe finden Sie im I/O-Manager im Register Analytik unter den virtuellen Modulen.

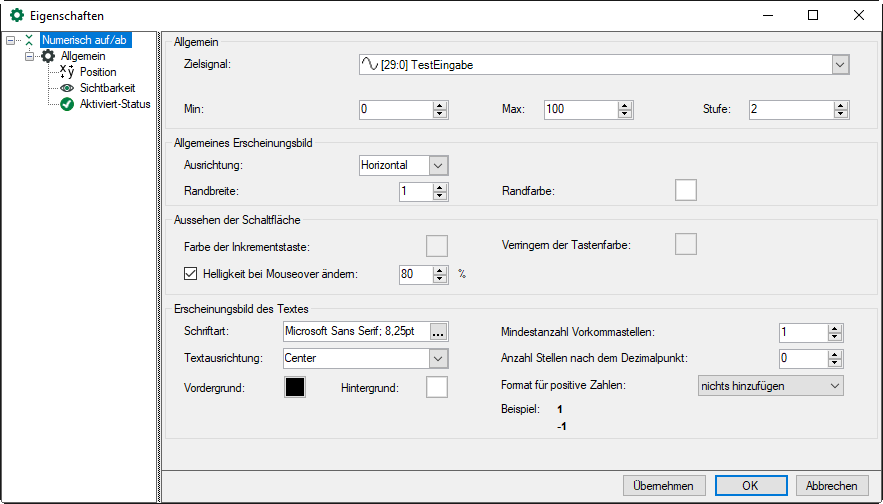

Konfiguration

Zielsignal

Bei Zielsignal wählen Sie das ibaQPanel-Eingabesignal aus, das beschrieben werden soll.

Mit den Werten Minimum und Maximum definieren Sie den Wertebereich. Im Feld Schritt legen Sie die Schrittweite fest, um die der Wert pro Klick vergrößert bzw. verkleinert wird.

Beachten Sie, dass die Schrittweite nicht größer sein kann als die Differenz zwischen Minimum und Maximum. Die Werte Minimum, Maximum und Schritt müssen die gleiche Anzahl an Dezimalstellen haben. Der Signalwert kann das Minimum bzw. Maximum nicht unter- bzw. überschreiten. Wird ein Wert außerhalb der Grenzen eingegeben, wird der Wert auf das Minimum bzw. Maximum zurückgesetzt.

Ausrichtung

Die Ausrichtung bestimmt die Position der Auf- und Abwärts-Schaltflächen.

Horizontal:

Vertikal:

Rahmen

Hier legen Sie Stärke und Farbe des Rahmens fest. Rahmenstärke 0 bedeutet kein Rahmen.

Darstellung der Schaltflächen

Hier legen Sie die Farbe für die Auf- und Abtasten fest. Wenn Sie mit der Maus über die Schaltfläche fahren, kann sich die Helligkeit ändern. Geben Sie die gewünschte Helligkeit in Prozent für den Mouseover-Effekt ein.

Textdarstellung

Hier definieren Sie die Schriftart, -größe und Ausrichtung der Werteanzeige sowie die Text- und Hintergrundfarbe. Für die Darstellung des Signalwertes können Vorkommastellen, Dezimalstellen und die Anzeige des Vorzeichens vorgegeben werden.

Genauigkeit

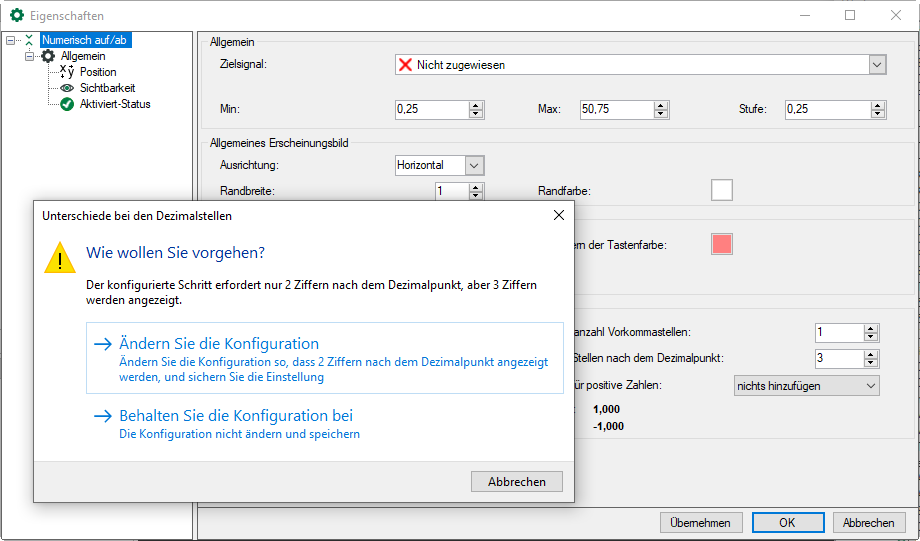

Wenn Sie die Werte bei Minimum, Maximum und Schritt mit Nachkommastellen eingeben, sollten diese mit der Einstellung bei Textdarstellung übereinstimmen. Wenn die Nachkommastellen nicht übereinstimmen, erscheint ein Hinweisfenster.

Sie können die konfigurierte Einstellung

  • ändern: Mit dieser Option wird die Anzahl der Stellen nach dem Dezimalpunkt an die im Feld Schritt verwendeten Dezimalstellen angepasst (im Beispiel 2) und gespeichert.

  • beibehalten: Einstellungen bei Min, Max, Schritt werden nicht geändert; die Warnmeldung wird unterdrückt, bis die Anzahl der Stellen nach dem Dezimalpunkt geändert wurde.
