Funktion

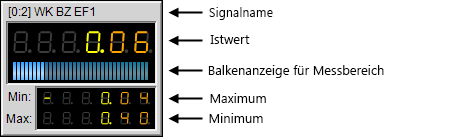

Die digitale Ziffernanzeige gibt den Istwert eines Analogsignals wieder. Optional kann die Anzeige von Minimal- und Maximalwert eines Signals gewählt werden (rücksetzbar). Ein Bereichsbalken kann angezeigt werden, der die Position des aktuellen Werts zwischen dem minimalen und maximalen Signalwert zeigt. Minimal- und Maximalwert, sowie der Bereichsbalken können im Kontextmenü aktiviert/deaktiviert werden.
Konfiguration

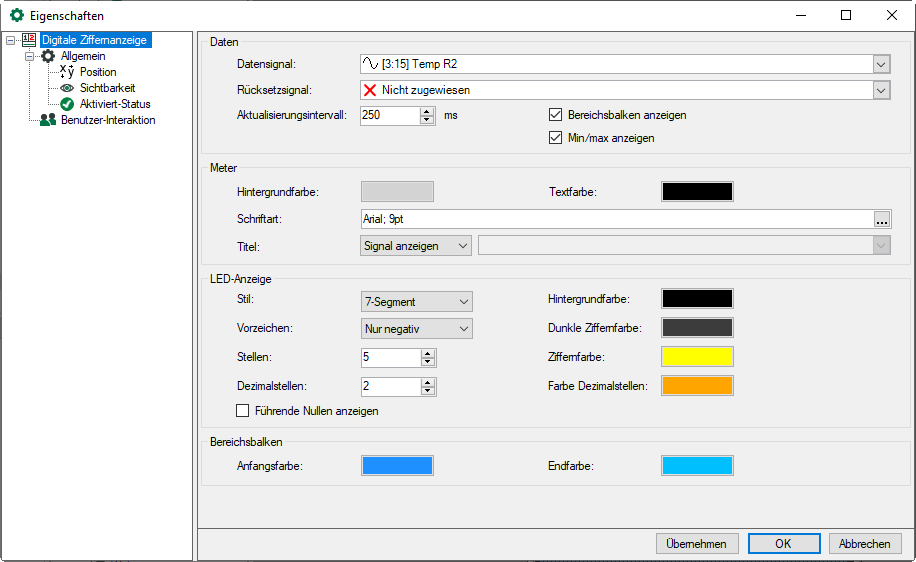

In den Voreinstellungen und Eigenschaften der ibaQPanel-Ziffernanzeige sind dieselben Einstellungen verfügbar, wie in den Voreinstellungen für die normale digitale Ziffernanzeige.

Daten

Hier legen Sie das Analogsignal fest, dessen Wert in der digitalen Ziffernanzeige angezeigt werden soll. Als Rücksetzsignal können Sie ein Digitalsignal wählen, das den Minimal-/Maximalwert der Anzeige zurücksetzen soll. Das Aktualisierungsintervall bestimmt die Aktualisierungsrate der Anzeige. Sie können die Anzeige eines Bereichsbalkens aktivieren sowie die Anzeige des Minimal- und Maximalwertes des Signals.

Rahmen und Beschriftung

Hier legen Sie Farbe und Beschriftung des Rahmens fest. Im Titel sind neben Texten auch benutzerdefinierte Kombinationen möglich, z. B. Signalname und Einheit.

LED-Anzeige

Hier legen Sie Stil und Format der Wertanzeige fest. Sie können wählen zwischen 7- und 14-Segmentanzeige, die Anzahl der Stellen und Dezimalstellen definieren und Farben einstellen.

Bei „Vorzeichen" entscheiden Sie, wie mit positiven/negativen Vorzeichen umzugehen ist.

    • Nie: Weder "+" noch "–" werden angezeigt

    • Nur negativ: "+" wird nicht angezeigt

    • Immer: Sowohl "+" als auch "-" werden angezeigt.

Bereichsbalken

Stellen Sie die Farbe für den Anfang und das Ende der Bereichsleiste ein, um zum Beispiel einen Farbverlauf von grün nach rot zu erhalten.
