Mehrfachstatus-Bildanzeige

Funktion

Die Mehrfachstatus-Bildanzeige ermöglicht die Anzeige verschiedener Bilder in Abhängigkeit vom Signalwert. Wie bei der Mehrfachstatus-Textanzeige können Sie verschiedene Wertebereiche eines Messsignals definieren und diesen unterschiedliche Bilder zuordnen.

Die Bilder können jedes Bitmap-Bild-Format haben, wie z. B. BMP, JPG, PNG, usw.

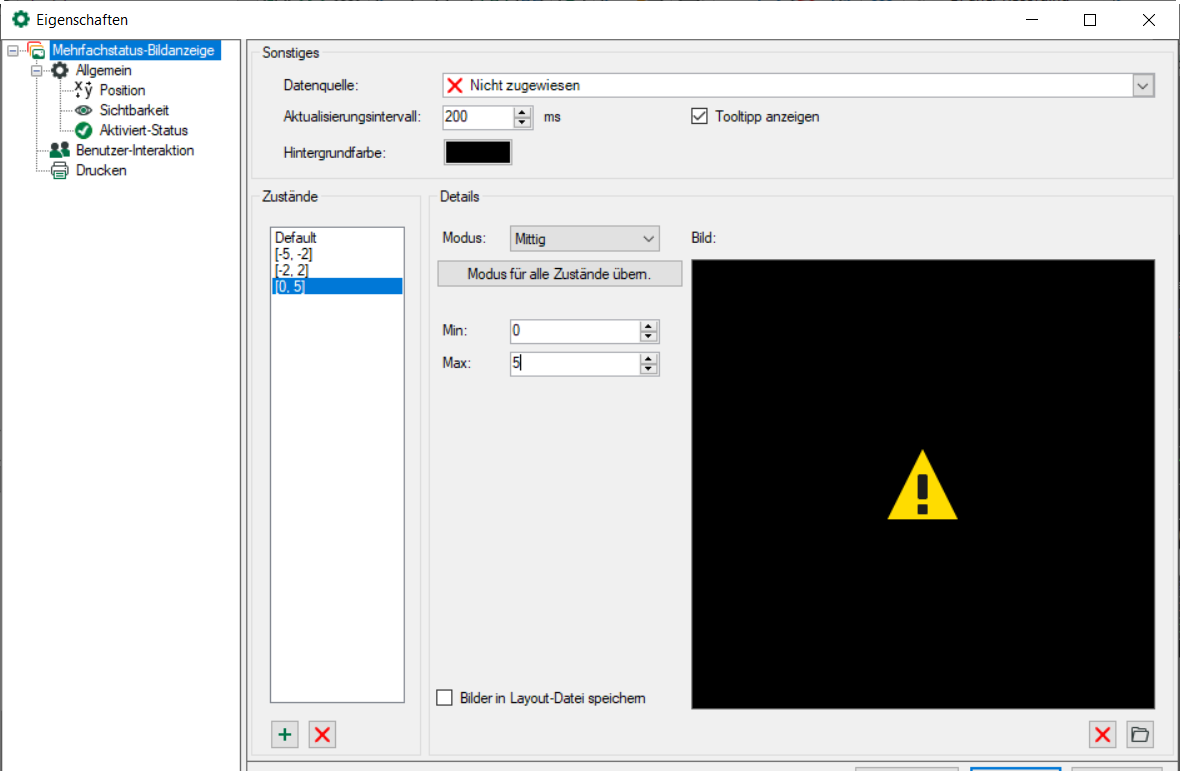

Konfiguration

Sonstiges

Hier wählen Sie ein Signal als Datenquelle, das Aktualisierungsintervall, Tooltip-Optionen und die Hintergrundfarbe.

Zustände

Im Bereich Zustände eines Objekts können Sie der Liste weitere Zustände hinzufügen, indem Sie auf die Schaltfläche klicken. Sie können einen markierten Zustand aus der Liste durch einen Klick auf die Schaltfläche entfernen. Sie können eine beliebige Anzahl von Zuständen definieren.

Details

Markieren Sie einen Zustand in der Liste, um ihn zu konfigurieren. Den Wert oder Wertebereich eines Zustands legen Sie fest durch die Eingabe von Werten in die Eingabefelder Min und Max. Dabei gilt, dass der jeweilige Min- und Max-Wert im Bereich enthalten ist.

Beachten Sie, dass die Reihenfolge der Zustände eine Rolle spielt. Es wird immer die erste Übereinstimmung (von oben nach unten) angewendet.

Neben den Werten Min und Max kann jedem Zustand ein Modus (Bilddarstellung wie beim Element Bild) und ein Bild zugeordnet werden. Der Modus kann mit einem Klick auf die Schaltfläche <Modus für alle Zustände übernehmen> für alle Zustände übernommen werden.

Über die Browser-Schaltfläche in der unteren rechten Ecke wählen Sie die Bilddatei. Die Bilder werden in der Layout-Datei gesichert, wenn die Option aktiviert ist.
