Textfeld

Funktion

Die Textfelder in ibaQPanel können sowohl statische als auch dynamische Texte darstellen. Um dynamische Texte anzuzeigen, kann man ein Messsignal oder einen Textsignal-Abschnitt verwenden. Mit dem Textfeld können auch Datum, Uhrzeit oder Systeminformationen angezeigt werden. Mit der Aktualisierungszeit wird bestimmt, wie oft das Textfeld aktualisiert wird.

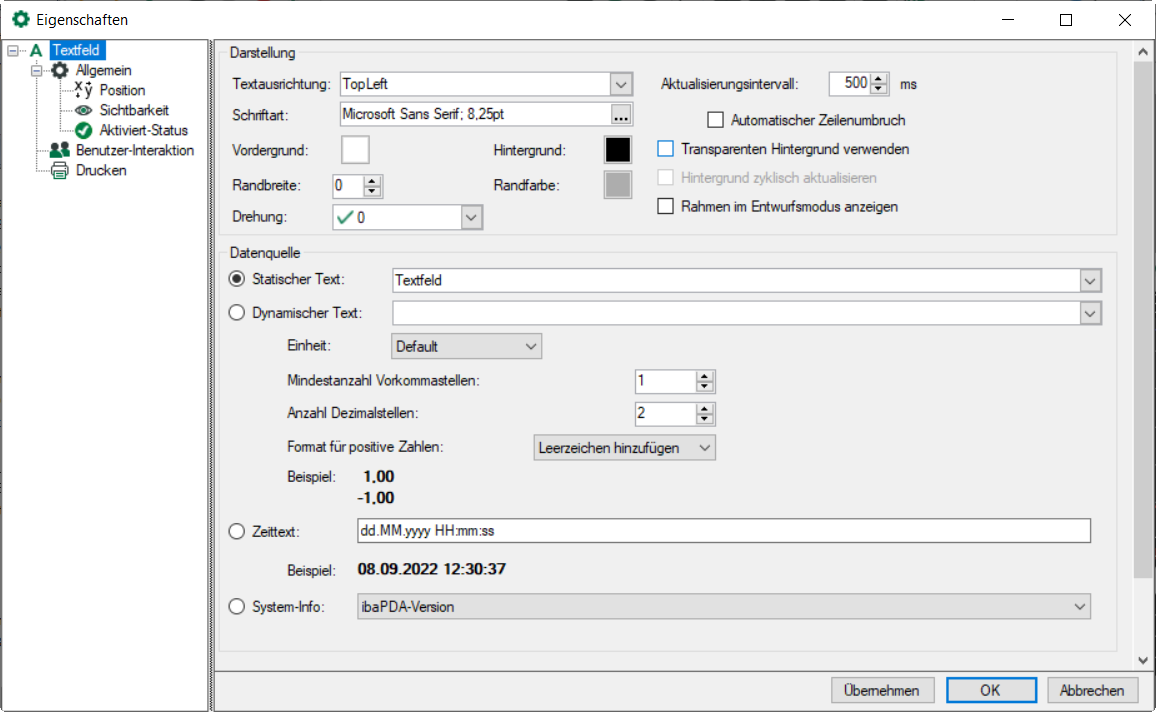

Konfiguration

Darstellung

Hier wird das Aktualisierungsintervall, die Farbe bzw. Transparenz der Anzeige, Schriftauszeichnung und optional ein Rand festgelegt.

Wenn Sie keinen Rand definieren und für das Objekt eine Transparenz eingestellt ist, kann das Objekt trotzdem im Entwurfsmodus angezeigt werden, damit sichtbar ist, wo sich das Objekt befindet. Aktivieren Sie hierzu die Option Rahmen im Entwurfsmodus anzeigen.

Die Option Hintergrund zyklisch aktualisieren sollte nur aktiviert werden, wenn es zwingend notwendig ist, dass ein sich bewegendes/veränderndes Element im Hintergrund zyklisch mit aktualisiert werden muss. Es erfordert eine hohe Rechenleistung. Ist diese Option nicht aktiviert, dann wird der Hintergrund zum Zeitpunkt des Verlassens des Entwurfsmodus eingefroren.

Datenquelle

Statischer Text: Hier können Sie einen beliebigen Text eingeben.

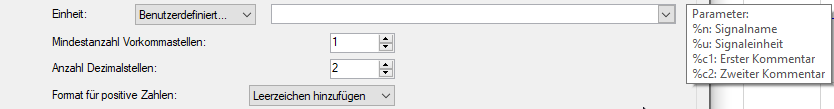

Dynamischer Text: Der Wert eines ausgewählten Signals wird angezeigt. Das Signal wird aus der Auswahlliste des Optionsfeldes ausgewählt. Außerdem wird das Format der Anzeige, wie Vorkommastellen, Dezimalstellen, festgelegt. Als Einheit kann die Default-Einheit oder eine benutzerdefinierte angezeigt werden. Sie können einen festen Text eingeben oder dynamisch mit Platzhaltern steuern.

Nach Verlassen des Entwurfsmodus lässt sich das Signal auch per Drag & Drop vom Signalbaum auf das Textfeld legen.

Zeittext: Ist diese Option ausgewählt, werden Datum und Uhrzeit des Rechners angezeigt. Die Anzeige kann mit Hilfe von Variablen formatiert werden. Die Variablenliste öffnet sich mit einem Klick in das Zeittextfeld. Besteht eine Verbindung zum Internet, gelangt man über den Link Vollständige Liste anzeigen zu einer Microsoft-Seite mit einer Beschreibung für weitere benutzerdefinierte Formatzeichenfolgen für Datum und Uhrzeit (aus .NET Framework). Beispiel: dddd = Tag als Klartext, z. B. Montag. Das Ergebnis wird dynamisch in der Zeile darunter bei „Beispiel" angezeigt.

System-Info: Hier können Sie aus verschiedenen Anzeigen wählen: ibaPDA-Version, verbundener ibaPDA-Server, verbundener ibaPDA-Benutzer, verbundener ibaHD-Server, verbundener ibaHD-Benutzer oder lokaler Rechnername.
