Funktion
Mit der Auswahlliste können Werte aus einer Drop-down-Liste in Textform ausgewählt und auf ein Signal geschrieben werden.
Das Zielsignal erfordert ein analoges oder digitales Signal eines virtuellen Moduls vom Typ ibaQPanel Eingabe oder vom Typ ibaQPanel Texteingabe für die Eingabe von Texten. Die Module ibaQPanel Eingabe und ibaQPanel Texteingabe finden Sie im I/O-Manager im Register Analytik unter den virtuellen Modulen.
Hinweis |
|
|---|---|
 |
Der Wert muss eindeutig sein. Bei mehreren gleichen Werten wird der Text des zuerst gefundenen Wertes angezeigt (Suche von oben nach unten). |

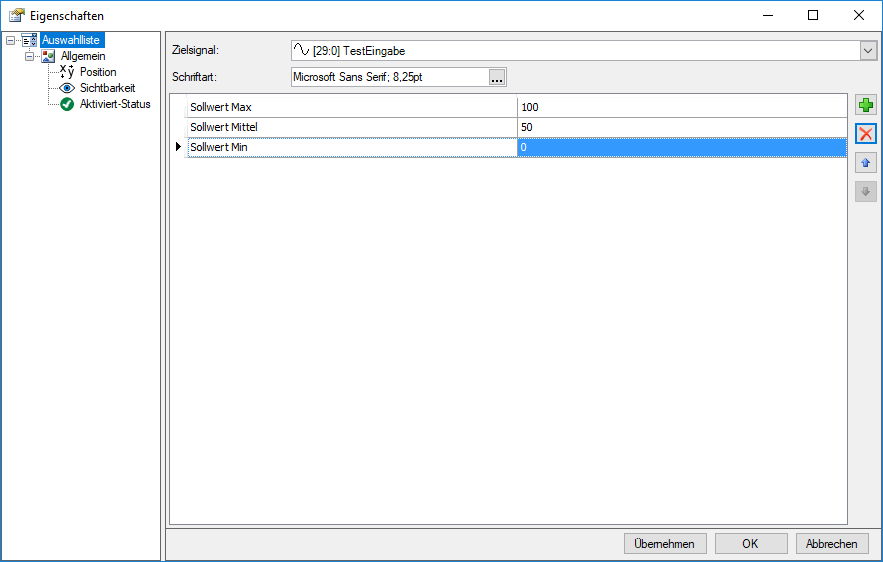

Konfiguration
Wählen Sie zunächst ein Zielsignal aus. Dieses kann sein:
-
Textabschnitt eines ibaQPanel-Texteingabemoduls
-
Ein Analog- oder Digitalsignal eines virtuellen ibaQPanel-Eingabemoduls
Sowohl der Textabschnitt als auch die virtuellen ibaQPanel-Signale müssen zuvor im I/O-Manager definiert worden sein.
In der Liste darunter definieren Sie den Text, der als Klartext in der Drop-down-Liste
erscheint. Durch einen Klick auf die Schaltfläche
fügen Sie einen neuen Eintrag hinzu. Geben Sie den Text und den dazugehörigen Wert
ein. Mit einem Klick auf die Schaltfläche
löschen Sie die gerade markierte Zeile. Die Reihenfolge der Liste kann über die Pfeiltasten
geändert werden.
Im Feld Schriftart bestimmen Sie Font und Zeichengröße der Anzeige in der Auswahlliste.
