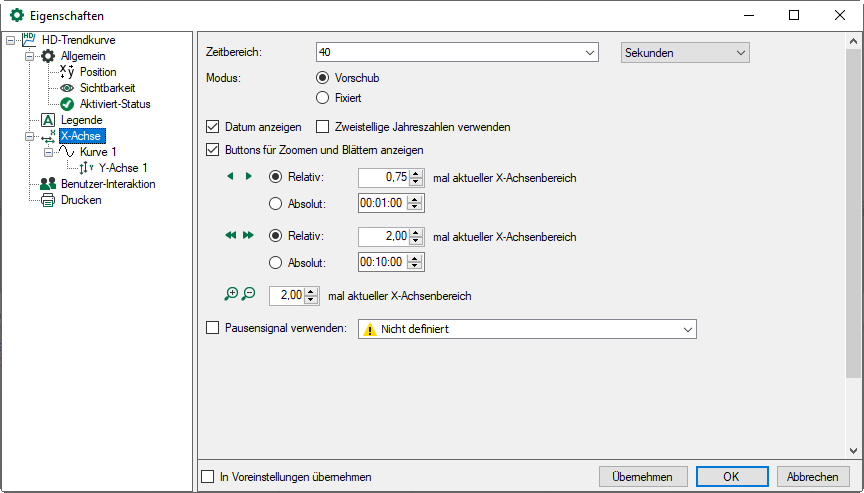

Im Knoten X-Achse definieren Sie die Eigenschaften der X-Achse.

Zeitbereich

Hier können Sie den Zeitbereich, der durch die X-Achse dargestellt wird, konfigurieren. Wenn Sie den Wert verkleinern, wird das Signal sich schneller in der Anzeige bewegen und gedehnt. Erhöhen Sie den Wert, werden mehr Messpunkte im Graphen angezeigt und das Signal bewegt sich langsamer.

Feste Achse

In der Regel bewegt sich die Zeit-Achse zusammen mit den eingehenden Messungen (Standard). Wenn Sie diese Option aktivieren, wird das Signal in den statischen Graphen geschrieben. Sobald die Signalkurve das Ende des sichtbaren Zeitbereichs erreicht, wird der sich anschließende (leere) Zeitbereich dargestellt und Messwerte weitergeschrieben.

Datum anzeigen

Durch Aktivieren dieser Option wird das Datum (TT.MM.JJJJ) an den Skalenstrichen der X-Achse angezeigt. Optional können Sie die Jahresangabe um 2 Stellen verkürzen (TT.MM.JJ).

Buttons für Zoomen und Schwenken anzeigen

Wenn Sie diese Option aktivieren, werden entlang der X-Achse die Buttons für Zoomen und Schwenken angezeigt. Standardeinstellungen:

• für kleine Schwenkschritte: 0,75, relativ

• für große Schwenkschritte: 2,00, relativ

• für Zoomen 2,00

Alternativ können Sie die Schwenkschritte als Absolutwert in der Zeiteinheit HH:MM:SS bestimmen.

Pausensignal

Über ein digitales Pausensignal lässt sich der Vorschub der HD-Trendkurve steuern. Ist das Digitalsignal TRUE (1), hält die Anzeige an, ist das Digitalsignal FALSE (0), wird der Vorschub fortgesetzt. Das Pausensignal hält also nur den Schrieb für die Dauer des Signals fest.

Hinweis
	Mit dem Pausensignal kann man auch einen Signalverlauf einfrieren. Wenn das Signal dauerhaft TRUE (1) ist, wird die Kurve eingefroren. Wenn das Signal dann für kurze Zeit (Impuls mit entsprechender Länge) auf FALSE (0) geht, springt die Anzeige zur aktuellen Zeit und wird nach Ablauf des FALSE-Impulses wieder eingefroren.

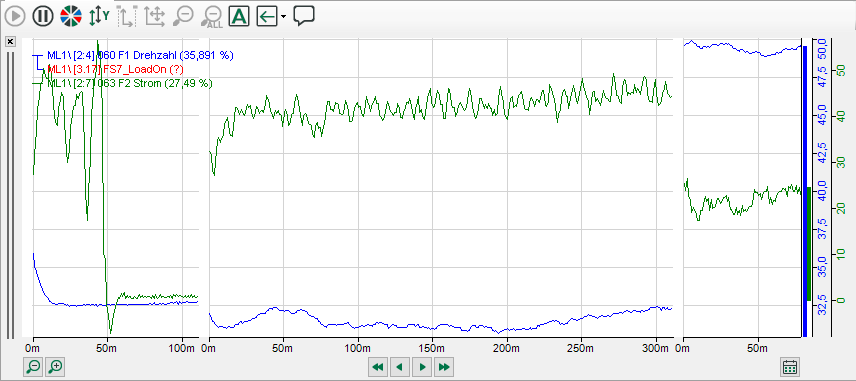

Die längenbasierte Darstellung hat Lücken zwischen den einzelnen Längen.

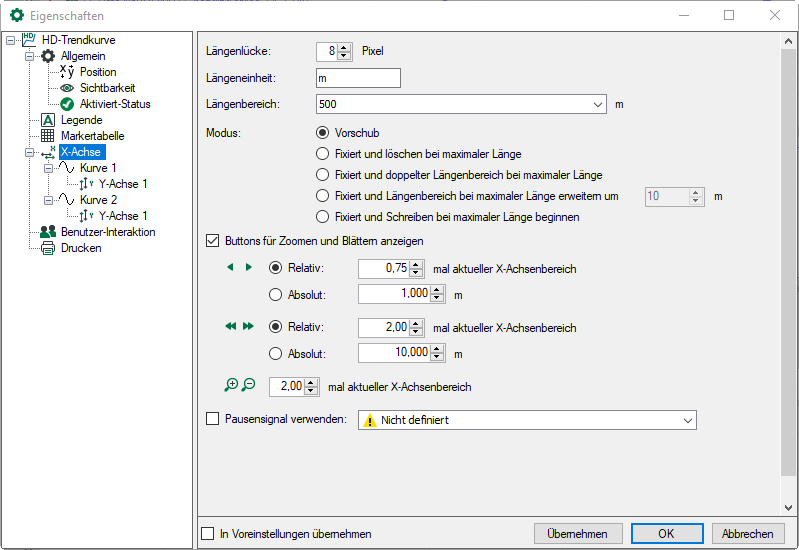

Die Längenlücke und der Gesamtbereich können parametriert werden:

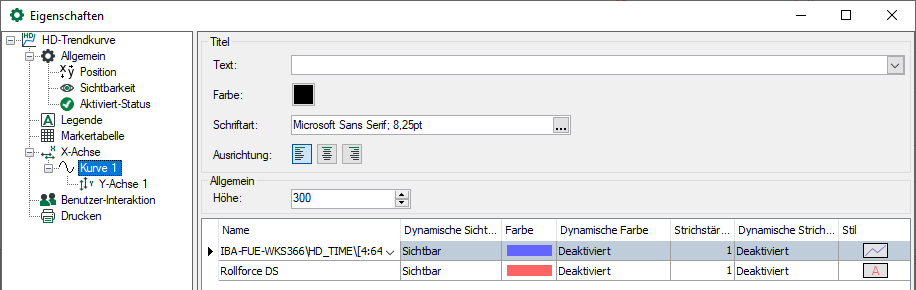

Verschiedene Eigenschaften einer Kurve können dynamisch sein.

Mit der dynamischen Sichtbarkeit ist es möglich, die Sichtbarkeit eines Signals über ein digitales Signal zu steuern. Dies entspricht der manuellen Funktion, die mit dem Augen-Icon erreicht werden kann.

Die Farbe eines Signals kann dynamisch sein. Sie kann von einem anderen Signal gesteuert werden. In der Signaltabelle der Kurveneigenschaften können Sie das Signal für dynamische Farben festlegen (siehe Abbildung oben). Dieses Signal muss ein Analogsignal von 0-15 sein. Zur Auswahl stehen 16 verschiedene Farben und je nach Wert wählt das Farbsignal eine von ihnen aus. Die 16 Farben können Sie in den Eigenschaften der Trendkurve bestimmen (siehe Kapitel Kurve).

Die Strichstärke eines Signals kann fest eingestellt werden oder dynamisch von einem anderen Signal gesteuert werden. So kann beispielsweise bei einem bestimmten Status die Strichstärke breiter dargestellt werden. Wählen Sie in der Auswahlliste der jeweiligen Spalte das Signal, das die Eigenschaft steuert.

In der Spalte Stil kann die Kurvendarstellung mit oder ohne Füllung ausgewählt werden.
