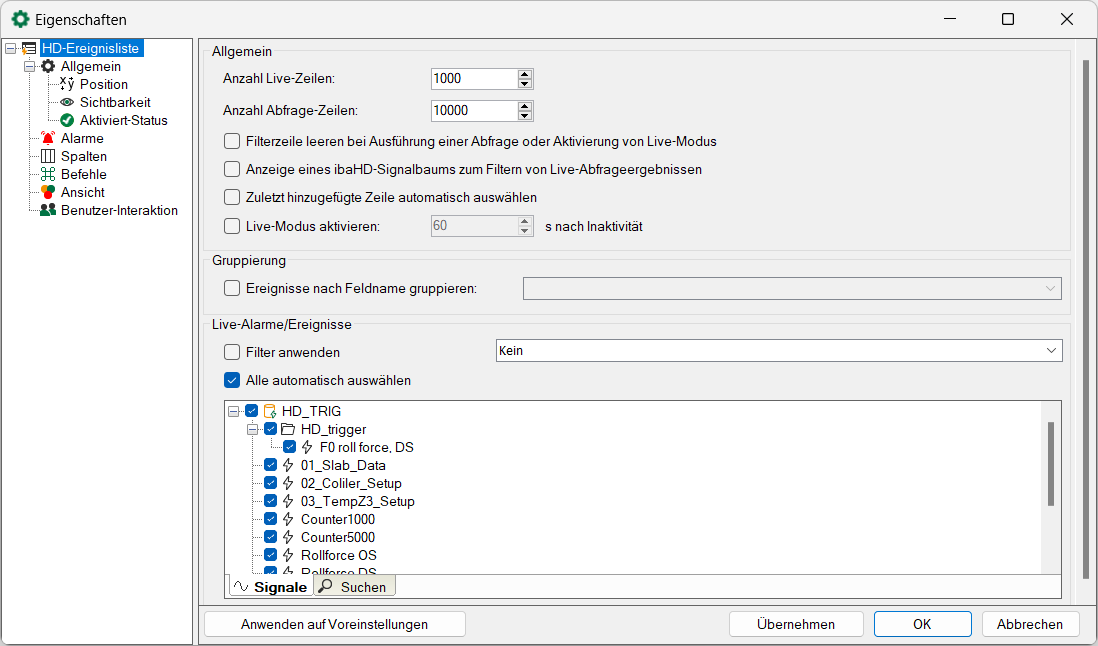

Im Dialog Eigenschaften bestimmen Sie die Länge der Ereignistabelle und wählen die Ereignisse aus, die angezeigt werden sollen.

Anzahl Live-Zeilen/Abfrage-Zeilen

Hier stellen Sie ein, wie viele Zeilen in der Ereignistabelle im Live-Modus angezeigt werden sollen. Maximal können 1000 Zeilen angezeigt werden. Außerdem können Sie die Anzahl der Zeilen von Abfrageergebnissen vorgeben.

Filterzeile leeren bei Ausführung einer Abfrage oder Aktivierung von Live-Modus

Wenn Sie diese Option aktivieren, dann werden die Suchmuster, die Sie evtl. in die Filterzeile eingetragen haben, automatisch gelöscht, sobald Sie eine Abfrage ausführen oder in den Live-Modus der Ereignistabelle umschalten. Somit müssen Sie nicht daran denken, die Filterbegriffe manuell wieder zu entfernen.

Anzeige eines HD-Signalbaums zum Filtern von Live-Abfrageergebnissen

Wenn Sie diese Option aktivieren, wird die Baumstruktur der HD-Ereignisse angezeigt.

Zuletzt hinzugefügte Zeile automatisch auswählen

Wenn Sie diese Option aktivieren, dann wird automatisch immer die neueste Zeile in der Tabelle ausgewählt. Somit liegt der Fokus stets auf der jüngsten Meldung.

Live-Modus aktivieren: ... s nach Inaktivität

Wenn Sie diese Option aktivieren, dann schaltet die Anzeige automatisch wieder in den Live-Modus um, sofern in dem eingestellten Zeitraum (in Sekunden) keine Maus- oder Tastaturbedienung mehr erfolgt ist.

Gruppierung

Für eine bessere Übersichtlichkeit können Ereignistabellen nach Feldnamen gruppiert werden. Feldnamen werden den Ereignissen bei der Konfiguration der Aufzeichnung zugewiesen.

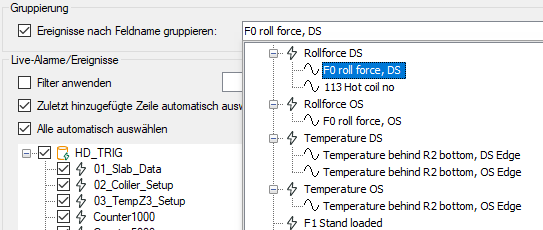

Mit einem Klick auf den Drop-down-Button öffnet sich eine Liste mit allen konfigurierten Ereignissen der verbundenen HD-Server mit den dazugehörigen Feldern.

Wählen Sie einen Feldnamen aus. Die entsprechenden Ereignisse werden unter dem jeweils ausgewählten Feldnamen gruppiert.

Sind mehrere Gruppen definiert, werden die Gruppen nach dem Wert der als Sortierkriterium ausgewählten Spalte sortiert.

Die angezeigten Zeilen in der Gruppe können mit den Buttons <-> oder <+> manuell erweitert oder verborgen werden. Ist die Option Gruppen automatisch erweitern aktiviert, ist die Ereignistabelle automatisch erweitert.

Ereignistabelle mit gruppierten Ereignissen:

Mit einem Doppelklick auf die Gruppenzeile wird für alle Ereignisse in dieser Gruppe die entsprechende Trendkurve gesucht. Im Eigenschaftendialog können Regeln für die Anwendung von Befehlen definiert werden, damit Befehle nur an bestimmte HD-Trendkurven gesendet werden.

Anwendungsbeispiel:

In einer längenbasierten HD-Ablage, die von mehreren Messstationen beschrieben wird, sollen die Signale einer bestimmten Produkt-ID angezeigt werden.

Live-Alarme/Ereignisse

Hier sehen Sie eine Baumstruktur aller ereignisbasierten HD-Ablagen des verbundenen ibaHD-Servers mit den darin aufgezeichneten Ereignissen. Wählen Sie hier die Ereignisse aus, die in der Ereignistabelle im Live-Modus angezeigt werden sollen.

Bei Auswahl der Einstellung Alle automatisch auswählen, werden immer alle Ereignisse aus allen HD-Ablagen des verbundenen ibaHD-Servers in der Ereignistabelle angezeigt.
