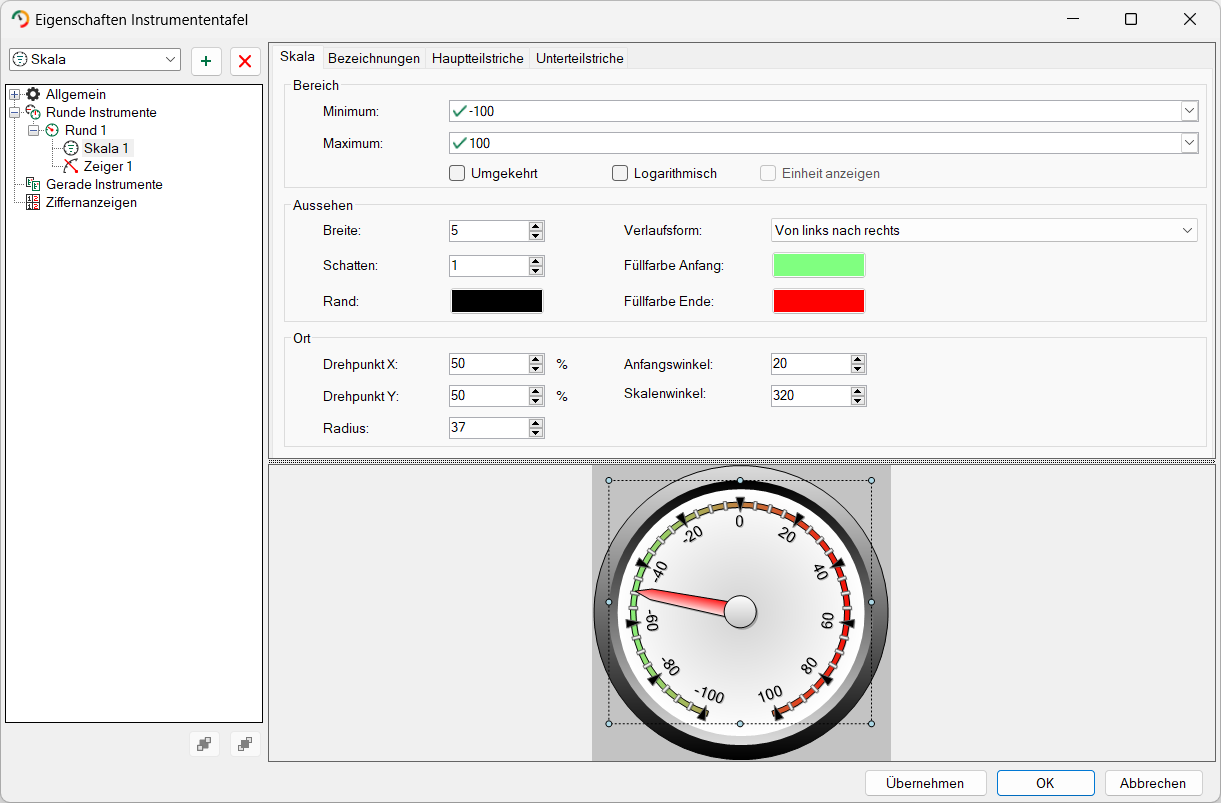

Die Beschreibung der Skaleneigenschaften erfolgt hier am Beispiel der runden Instrumente. Die Einstellungen für gerade Instrumente sind ähnlich.

Bereich

Der dargestellte Bereich auf der Skala wird mit Angabe des Minimal- und Maximalwertes angegeben. Sie können einen festen Wert eingeben oder mit der Auswahlliste ein Signal auswählen. Wenn Sie ein Signal auswählen, können Sie die Einheit anzeigen lassen.

Außerdem kann die Richtung geändert und eine logarithmische Einteilung gewählt werden.

Aussehen

Hier werden Breite der Skala, Schattenwurf und Farben definiert.

Ort

Der Drehpunkt befindet sich im Mittelpunkt der Skala. Die Skala selbst kann innerhalb des Instruments verschoben werden. Mit den X- und Y-Werten von 50% ist die Skala in der Mitte des Instruments positioniert. Der Anfangswinkel wird vom untersten Punkt der Skala berechnet, der Skalenwinkel wird vom Anfangswinkel aus berechnet.
