Fügen Sie mit einem Klick auf <+> ein Element Numerisch unter Ziffernanzeigen hinzu.

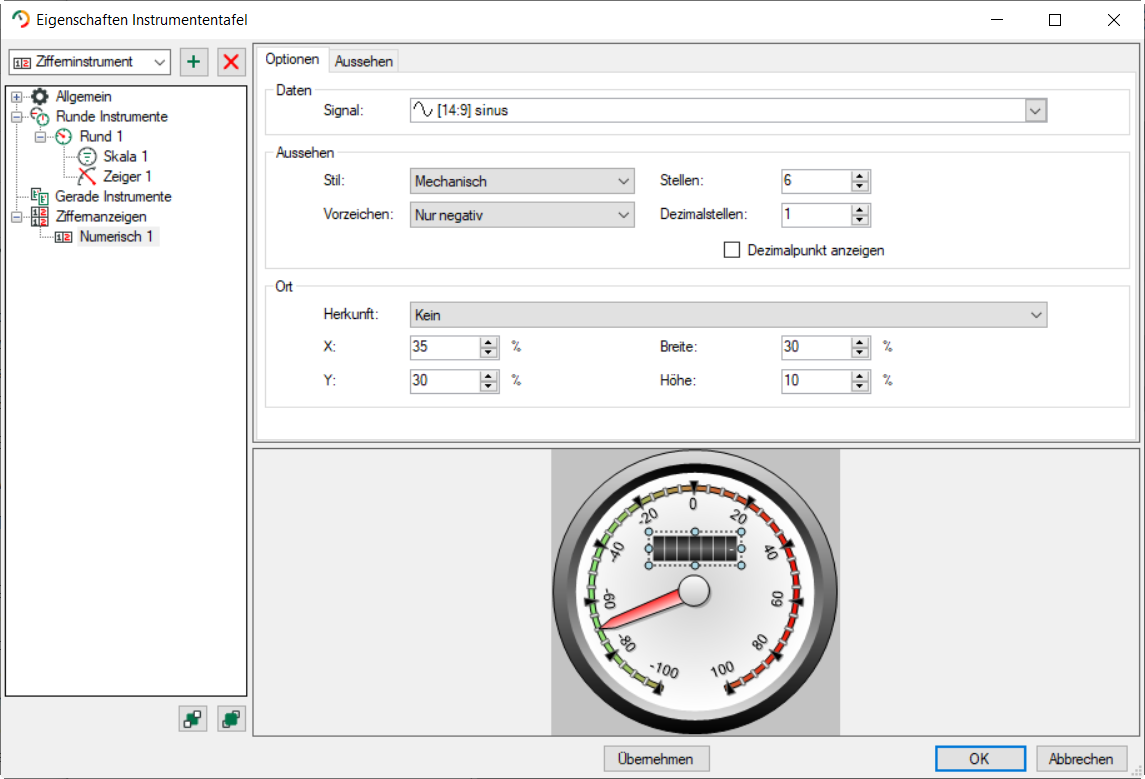

Optionen

Im Bereich Daten wählen Sie zunächst das Signal aus, dessen Werte angezeigt werden soll. Im Bereich Aussehen können Sie aus verschiedenen Anzeigestilen auswählen, die angezeigten Stellen und Dezimalstellen angeben, sowie vorgeben, wann Vorzeichen angezeigt werden. Im Bereich Ort definieren Sie Position und Größe der Ziffernanzeige. Diese Angaben werden in Prozent angegeben und können sich auf ein bereits angelegtes Instrument beziehen. Dieses Instrument wählen Sie bei Herkunft aus.

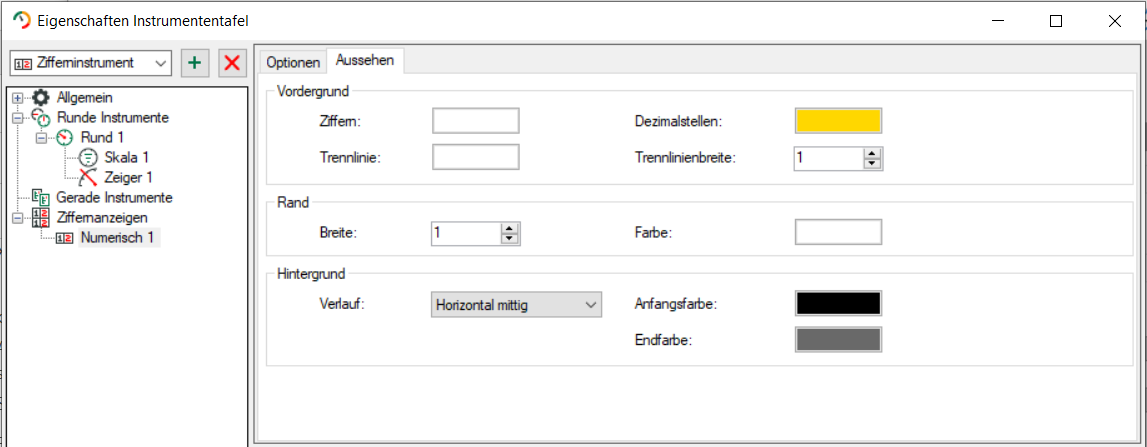

Aussehen

Im Dialog Aussehen werden Eigenschaften für die Anzeige der Ziffern, der Trennlinien, des Randes und des Hintergrundes festgelegt.
