Instrumententafel

Funktion

Das Objekt Instrumententafel bietet eine Vielzahl an Möglichkeiten, Messwertanzeigen in Form klassischer Messinstrumente selbst zu gestalten. Es steht eine Reihe von Objekten zur Verfügung, mit denen runde oder gerade Zeigerinstrumente, Thermometergrafiken und Walzenzählwerke gestaltet werden können. Die Darstellungsattribute sind in großem Rahmen frei definierbar.

Konfiguration

Wenn im Entwurfsmodus ein Instrumententafel-Objekt auf das Panel gezogen wird, öffnet sich automatisch der Eigenschaftendialog.

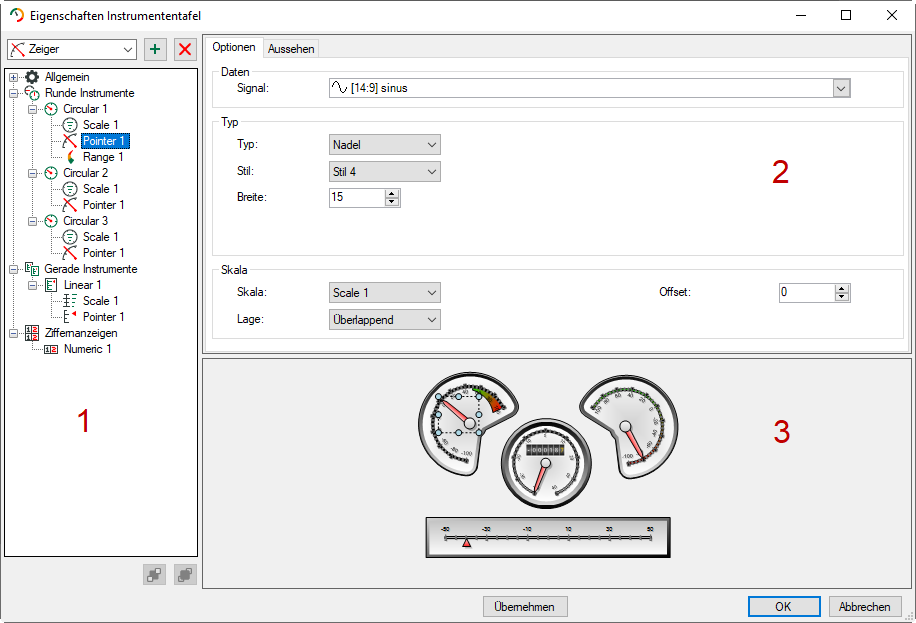

Der Dialog gliedert sich in 3 Bereiche:

• Der Eigenschaftsbaum (1) zeigt die hierarchische Struktur der Elemente in der Instrumententafel.

• Die Eigenschaftsregister (2) zeigen die Einstellungen für das im Eigenschaftsbaum markierten Element.

• Das Vorschaufenster (3) zeigt die Instrumente mit den aktuell ausgewählten Eigenschaften.

Ist ein Element im Eigenschaftsbaum ausgewählt, wird das dazugehörige Eigenschaftsregister angezeigt und das Element in der Vorschau markiert. Elemente können auch in der Vorschau ausgewählt werden, entsprechend ändern sich die Markierung im Eigenschaftsbaum und die Anzeige der Register.
