Funktion
Das Auswahlfeld dient zur Eingabe von zwei binären Zuständen auf ein beschreibbares Signal (Zielsignal). Ist das Auswahlfeld markiert, wird eine 1 auf das Signal geschrieben, bei nicht ausgewähltem Zustand eine 0. Wenn ein Signal von mehreren Auswahlfeldern beschrieben wird, wird die Zustandsänderung eines Auswahlfelds in den anderen Auswahlfeldern entsprechend angezeigt.
Das Zielsignal erfordert ein analoges oder digitales Signal eines virtuellen Moduls vom Typ ibaQPanel Eingabe. Das ibaQPanel-Eingabemodul finden Sie im I/O-Manager im Register Analytik unter den virtuellen Modulen.
Konfiguration

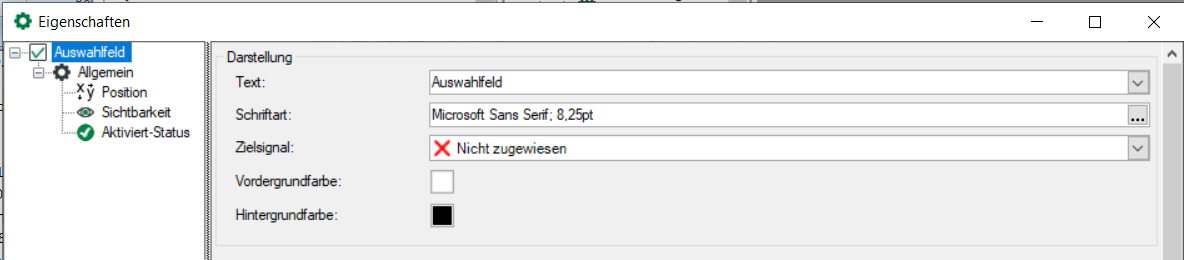

Darstellung
Geben Sie hier den Text ein, der im Auswahlfeld erscheinen soll und wählen die Schriftart. Bei Zielsignal wählen Sie das ibaQpanel-Eingabesignal aus, das beschrieben werden soll.
Außerdem können Sie die Hintergrund- und Vordergrundfarbe (= Textfarbe) definieren.
Beispiel:
