Mit einem X-Y-Paar lässt sich die Relation zweier Werte grafisch darstellen, indem die X- und Y-Position eines Punktes von 2 Signalen gesteuert wird. Außerdem können eine definierte Anzahl vorheriger X-Y-Werte angezeigt werden. Mit dieser Funktion lassen sich beispielsweise Lissajous-Figuren zeichnen oder sog. Nachlauf-Effekte erzeugen.

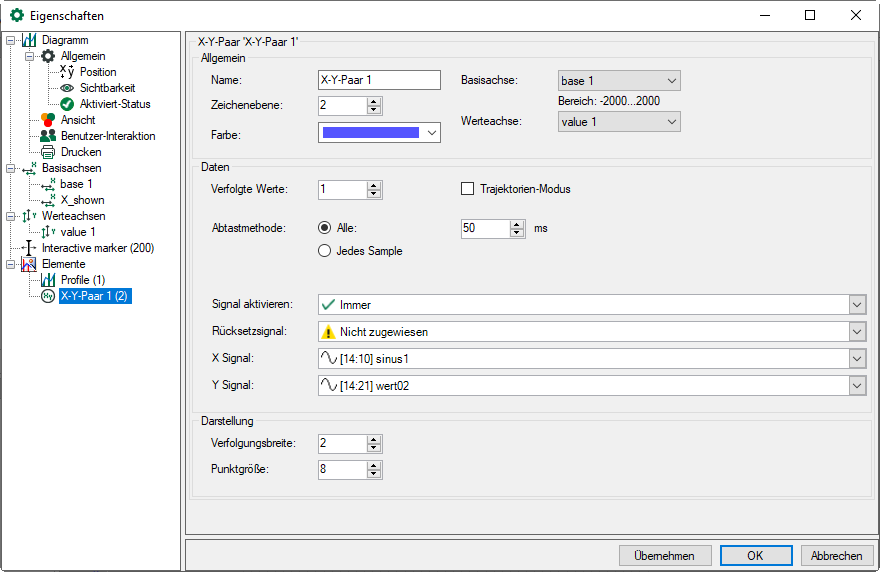

Die X- und Y-Koordinate des Punktes beziehen sich auf eine Basis- und eine Werteachse. Neben der Farbe bestimmt die Punktgröße die Darstellung des Punktes. Die Verfolgungsbreite legt die Größe der vorangegangenen Punkte fest. Wie viele vorangegangene Punkte angezeigt werden, legen Sie bei „Verfolgte Werte" fest.

Die Abtastmethode legt das Zeitintervall für die Aktualisierung der Anzeige fest. Es kann entweder ein festes Zeitintervall in ms angegeben werden (Alle x ms), oder der Signaltakt übernommen werden (Jedes Sample).

Die Anzeige des Punktes kann immer aktiviert werden oder durch ein digitales Signal gesteuert werden. So lange das digitale Signal TRUE ist, werden neue Punkte gezeichnet. Ist das digitale Signal FALSE, bleibt der Punkt an der letzten Position bis das Signal wieder aktiv ist.

Wenn das Signal wieder aktiv ist, so wird immer eine Linie vom letzten Punkt vor dem Deaktivieren und dem neuen ersten Punkt nachdem das Signal wieder aktiviert wurde, gezeichnet. Im Trajektorien-Modus wird diese Verbindungslinie nicht gezeichnet.

Mit einem Rücksetzsignal kann die Anzeige wieder gelöscht werden.

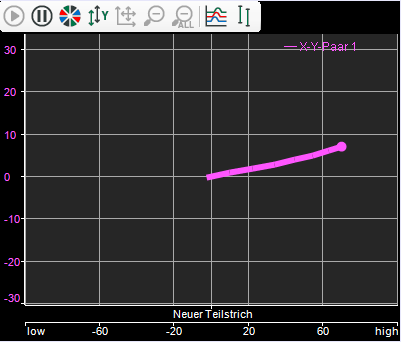

Beispiel:
