Einer Werteachse können mehrere Elemente zugeordnet werden.

Verschiedenes, Typ

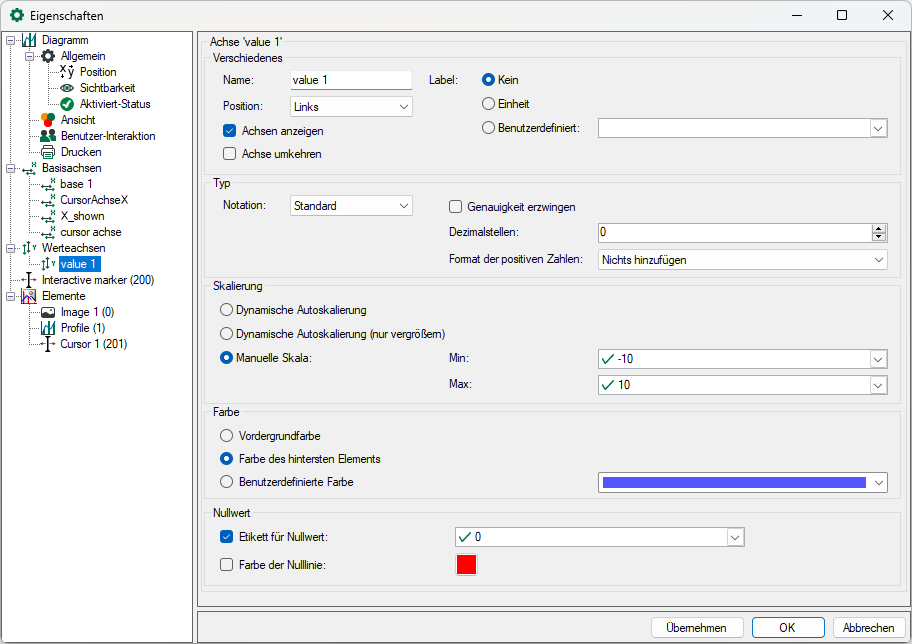

In den Bereichen Verschiedenes und Typ geben Sie der Achse einen Namen, definieren Sie Art der Anzeige, Sichtbarkeit und Notation (Auto, Standard oder wissenschaftlich).

Wird einer Werteachse kein Element zugewiesen, wird die Achse nicht angezeigt.

Label ist hier die Beschriftung an der Y-Achse und wird als oberster Wert in eckigen Klammern angezeigt. Hier kann die Einheit verwendet werden, die im I/O-Manager beim jeweiligen Signal angegeben ist oder ein benutzerdefinierter Text.

Da negative Zahlen immer das Minuszeichen vorangestellt haben, können Sie mit dem Format für positive Zahlen bestimmen, ob auch positive Zahlen das Pluszeichen oder für gleiche Stellenanzahl ein Leerzeichen anzeigen sollen.

Mit der Option Genauigkeit erzwingen können Sie die Anzahl der Dezimalstellen für die Anzeige vorgeben.

Skalierung

Die Werteachse bietet mehrere Skalierungsmöglichkeiten, wie Autoskalierung, Autoskalierung nur bei vergrößerten Bereichen oder manuelle Skalierung, deren Bereich hier definiert wird.

Anders als die Basisachse, lässt sich die Werteachse vergrößern und verschieben. Mit gedrückter Maustaste kann die Werteachse nach oben oder unten verschoben werden, das Drehen des Mausrades bewirkt das Ein- und Auszoomen der Werteachse an der Stelle, an der sich der Marker befindet.

Bewegt man den Mauszeiger über den oberen Bereich der Werteachse, erscheinen Popup-Buttons, die ebenfalls zum Skalieren der Werteachse genutzt werden können.

Die beiden äußeren Pfeile halbieren oder verdoppeln den Skalenbereich, die beiden inneren Pfeile zoomen mit einem kleineren Faktor ein bzw. aus. Der mittlere Punkt bewirkt eine Autoskalierung der Achse.

Entfernt man eine Werteachse über das Kontextmenü der Achse, werden alle dieser Werteachse zugeordneten Elemente der nächsten verfügbaren Werteachse zugewiesen.

Farbe

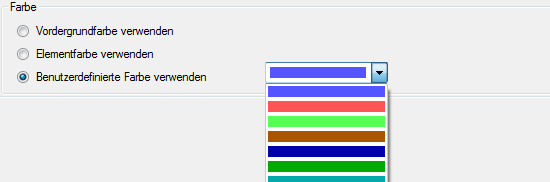

Es gibt mehrere Möglichkeiten, die Farbe der Werteachse festzulegen:

• Die Vordergrundfarbe bezieht sich auf die Vordergrundfarbe, die im Dialog Ansicht der Diagramm-Eigenschaften ausgewählt wurde.

• Die Farbe des hintersten Elements bezieht sich auf die eingestellte Farbe des Elements, das dieser Werteachse zugeordnet wurde und auf der hintersten Zeichenebene liegt.

• Bevorzugen Sie andere Farben, können Sie eine Farbe aus der Liste der benutzerdefinierten Farben auswählen.

Nullwert

Die Option Label der Nulllinie bietet die Möglichkeit, die Bezeichnung der Nulllinie mit einem Signalwert zu definieren. Dies ist dann sinnvoll, wenn beispielsweise die Abweichung von einem Referenzwert gemessen werden soll.

Aktivieren Sie hierfür die Option und geben einen festen Wert ein oder wählen Sie ein Signal aus. Dann wird der jeweilige Signalwert an der Nulllinie angezeigt. Sie können auch eine Farbe für die Nulllinie auswählen.
