Im Dialog Ansicht konnten Sie bereits festlegen, ob die Namen aller konfigurierten Elemente angezeigt werden oder nur der Name der Kurven und X-Y-Paare. Ist das Signal einer Kurve ungültig, wird dies durch ein Ausrufungszeichen angezeigt.

Wie bei einer normalen Trendkurve verfügt die Legende über eine Drag & Drop-Funktion. Damit kann ein Element auf verschiedene Werteachsen gelegt werden. Wenn Sie das Element verschieben, erscheint ein Pfeil im Baum der Werteachse, der auf den Baum zeigt, in dem das Element beim Loslassen der Maustaste abgelegt wird. Wird ein Element nicht innerhalb einer Legende losgelassen, so wird das Element auf einer neuen Achse abgelegt. Mit einem Rechtsklick in eine Legendenreihe kann das Element gelöscht werden.

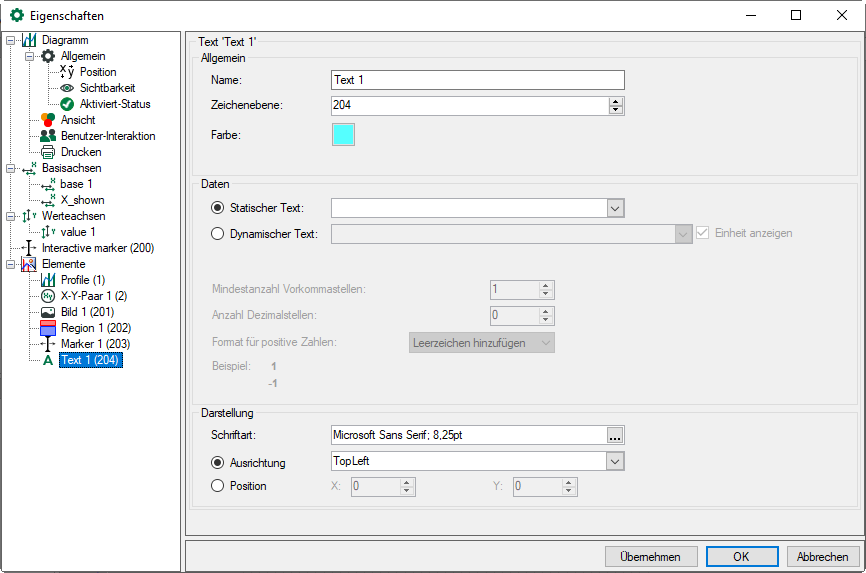

Mit dem Element Text kann zusätzlich ein Text angezeigt werden.

Daten

Dieser Text kann ein statischer Text sein, der direkt im Dialogfeld eingegeben wird, oder es kann der Wert eines Signals angezeigt werden. Für die Darstellung des Signalwertes können Vorkommastellen, Dezimalstellen und die Anzeige des Vorzeichens vorgegeben werden.

Darstellung

Dem Text kann eine Farbe, Schriftart und -größe sowie eine Position zugewiesen werden.

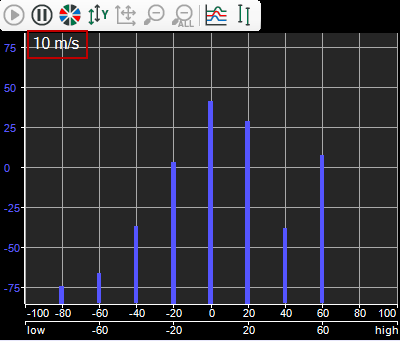

Beispiel:

Im Beispiel oben wird der ausgewählte Signalwert oben links angezeigt.
