Mit dem Elements Region kann ein Bereich im Diagramm farbig hinterlegt werden.

Allgemein

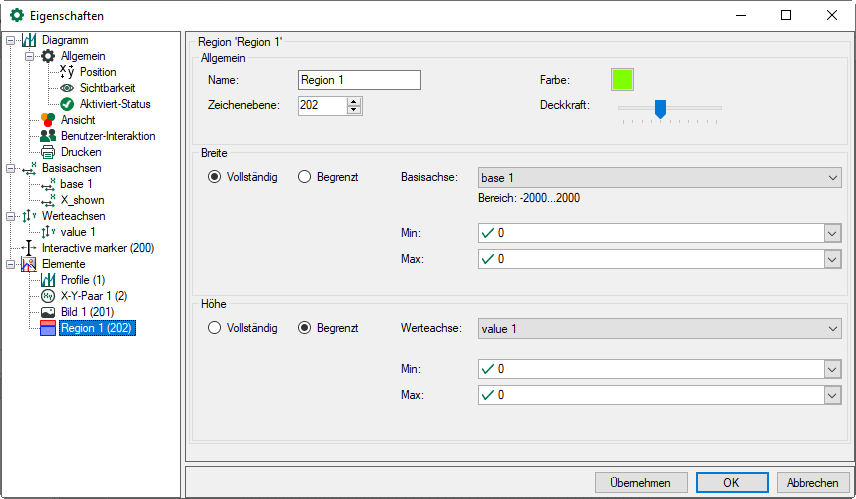

Die Farbe und Deckkraft der Region werden unter Allgemein definiert, sowie die Zeichenebene, auf der die Region abgebildet wird.

Breite / Höhe

Die Lage der Region wird unter Breite und Höhe definiert. Dabei können sich die Breite und die Höhe der Region über das gesamte Diagramm erstrecken (Option Vollständig) oder nur einen Bereich abdecken.

Ein begrenzter Bereich (Option Begrenzt) bezieht sich jeweils auf eine Achse und kann entweder statisch mit einem festen Wert definiert werden oder dynamisch mit einem Signal, das in der Auswahlliste ausgewählt werden kann. Werte außerhalb des Achsenbereichs werden abgeschnitten.

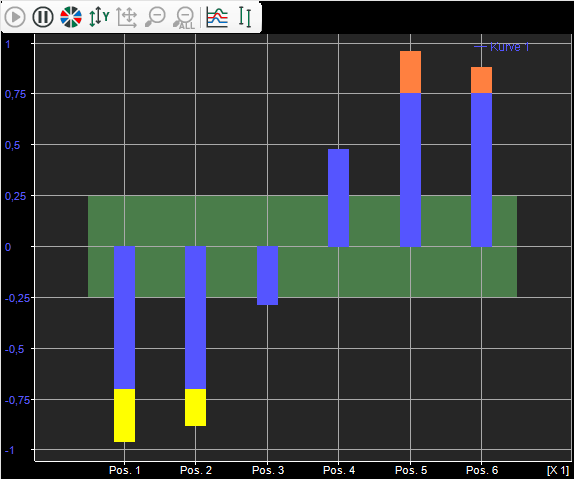

Beispiel:
